Реферат

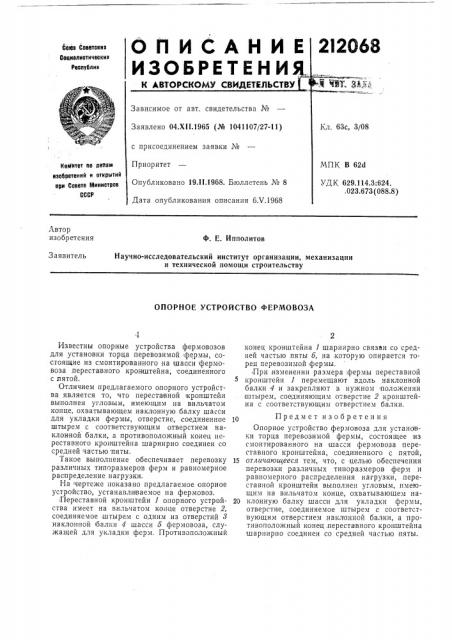

Сещэ Советскив

Социалистическими

Республик

3/08

Комитет по делам изобретений и открытий дри Совете Министров

СССР.114.3:624.

3.673(088.8) Лвтор изобретения

Ф. Е. Ипполитов

Заявитель

Научно-исследовательский институт организации, механизации и технической помощи строительству

ОПОРНОЕ УСТРОЙСТВО ФЕРМОВОЗА

Известны опорные устройства фермовозов для установки торца перевозимой фермы, состоящие из смонтированного на шасси фермовоза .переставното крон штейна, соединенного с пятой.

Отличием предлагаемого опорного устройства является то, что переста вной кронштейн выполнен угловым, имеющим на вильчатом конце, охватывающем наклонную балку шасси для укладки фермы, отверстие, соединенное штырем с соответствующим отверстием наклонной балки, а противоположный конец»ереставного кронштейна шарнирно соединен со средней частью пяты.

Такое выполнение обеспечивает перевозку различных типоразмеров ферм и равномерное распределение нагрузки.

На чертеже показано предлагаемое опорное устройство, устанавли(ваемое на фермовоз.

Переставной кронштейн 1 опорного устройства имеет на вильчатом конце отверстие 2, соединяемое штырем с одним из отверстий 8 наклонной балки 4 шасси 5 фермовоза, служащей для укладки ферм. Противоположный конец кронштейна 1 шарнирно связан со средней частью пяты б, на которую опирается торец перевозимой фермы, При,изменении размера фермы переставной кронштейн 1 перемещают вдоль наклонной балки 4 и закрепляют в нужном положении штырем, соединяющим о-,верстие 2 кронштейна с соответствующим отверстием балки.

10 Предмет изобретения

Опорное устройство фермовоза для установки торца перевозимой фермы, состоящее из смонтированного на шасси фермовоза переставного кронштейна, соединенного с пятой, 15 отличающееся тем, что, с целью обеспечения перевозки различных типоразмеров ферм и равномерного распределения нагрузки, пересгавной кронштейн выполнен угловым, имеющим на вильчатом конце, охватывающем на20 клонную балку шасси для укладки фермы, отверстие, соединяемое штырем с соответст вующим отверстием наклонной балки, а противоположный конец,переста вного кронштейна шарнирно соединен со средней частью пяты.
