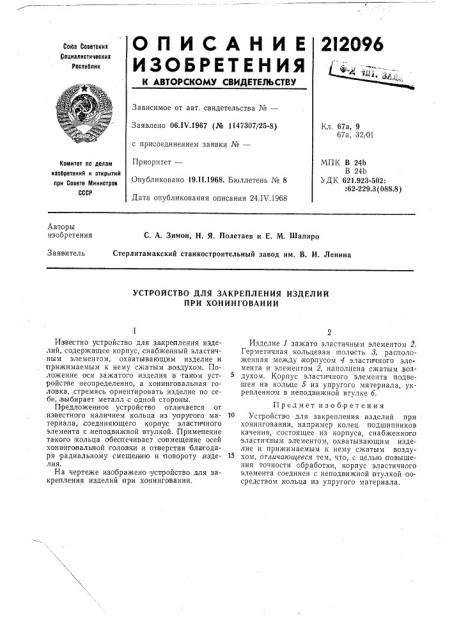

2I209S

ОЛ ИСАН И Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 06,IV.1967 (№ 1147307/25-8) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 19.II.1968. Бюллетень № 8

Дата опубликования описания 24.IV.1968

Кл. 67а, 9

67а, 32/01

МПК В 24Ь

В 24b

УДК 621.923-502:

:62-229.3 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы

1тзобретения

С. А. Зимон, H. Я. Полетаев и E. М, Шапиро

Стерлитамакский станкостроительный завод им. В. И. Ленина

Заявитель

УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ИЗДЕЛИЙ

П РИ ХОН И Н ГОВАН И И

Известно устройство для закрепления изделий, содержащее корпус, снабженный эластичным элементом, охватывающим изделие и прижимаемым к нему сжатым воздухом. Положение оси зажатого изделия в таком устройстве неопределенно, а x0нинговальная головка, стремясь ориентировать изделие по себе, выбирает металл с одной стороны.

Предложенное устройство отличается от .известного наличием кольца из упругого материала, .соединяющего корпус эластичного элемента .с,неподвижной втулкой. Применение такого кольца обеспечивает совмещение осей

xoHHíòàBàëüHîé головки и OTIBppcTHH блатодаря радиальному смещению и повороту,изделия.

На чертеже изображено устройство для закрепления изделий при хонинговании.

Изделие 1 зажато эластичным элементом 2, Герметичная кольцевая, полость 8, расположенная между корпусом 4 эластичного элемента и элементом 2, наполнена сжатым,воздухом. Корпус эластичного элемента по двешен на кольце 5 из упругого материала, укрепленно1м в неподвижной втулке б, Предмет изобретения

10 Устройство для закрепления изделий при хонинговании, например колец подшипников качения, состоящее из корпуса, снабженного эластичным элементом, охватывающим изделие и прижимаемым к нему сжатым воздухом, отличающееся тем, что, с целью повышения точности обраоотки, корпус эластичного элемента соединен с неподвижной втулкой посредством кольца из упругого материала.

2!.2096

Составитель О. Леонтьева

Редактор И. С. Грузова Тскред T. il. Курилко Корректоры: А, П. Татаринцева и 3. И. Тарасова

Заказ 890/12 Тираж 530 Подписное

ЦНИИПИ Комите1а по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
