Реферат

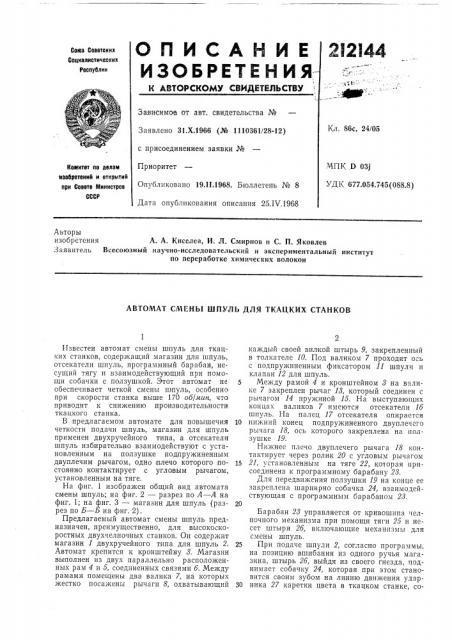

2I2I44

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 86с, 24/05

Заявлено 31.Х.1966 (№ 1110361/28-12) с присоединением заявки №

Приоритет

Опубликовано 19.II.1968. Бюллетень № 8

Дата опубликования описания 25.IV.1968

МПК O 031

УДК 677.054.745(088.8) Комитет по делам изобретений и открытий при Сосете Министров

СССР

Авторы изобретения А. А. Киселев, И. Л. Смирнов и С. П. Яковлев

Заявитель Всесоюзный научно-исследовательский и экспериментальный институт по переработке химических волокон

АВТОМАТ СМЕНЫ ШПУЛЬ ДЛЯ ТКАЦКИХ СТАНКОВ

Известен автомат смены шпуль для ткацких станков, содержащий магазин для шпуль, отсекатели шпуль, программный барабан, несущий тягу и взаимодействующий при помощи собачки с ползушкой. Этот автомат не обеспечивает четкой смены шпуль, особенно при скорости станка выше 170 об/мик, что приводит к снижению производительности ткацкого станка.

В предлагаемом автомате для повышечия четкости подачи шпуль, магазин для шпуль применен двухручейного типа, а отсекатели шпуль избирательно взаимодействуют с установленным на ползушке подпружиненным двуплечим рычагом, одно плечо которого ностоянно контактирует с угловым рычагом, установленным на тяге, На фиг. 1 изображен общий вид автомата смены шпуль; на фиг. 2 — разрез по Л вЂ” А на фиг. 1; на фиг. 3 — магазин для шпуль (разрез по Б — Б на фиг. 2).

Предлагаемый автомат смены шпуль предназначен, преимущественно, для высокоскоростных двухчелночных станков. Он содержит магазин 1 двухручейного типа для шпуль 2.

Автомат крепится к кронштейну 8. Магазин выполнен из двух параллельно расположенных рам 4 и 5, соединенных связями б. Между рамами помещены два валика 7, на которых жестко посажены рычаги 8, охватывающий каждый своей вилкой штырь 9, закрепленный в толкателе 10. Под валиком 7 проходит ось с подпружиненным фиксатором 11 шпули и клапан 12 для шпуль.

5 Между рамой 4 и кронштейном 8 на валике 7 закреплен рычаг 18, который соединен с рычагом 14 пружиной 15. На выступающих концах валиков 7 имеются отсекатели 1б шпуль. На палец 17 отсекателя опирается

10 нижний конец подпружиненного двуплечсго рычага 18, ось которого закреплена на ползушке 19.

Нижнее плечо двуплечего рычага 18 контактирует через ролик 20 с угловым рычагом

21, установленным на тяге 22, которая присоединена к программному барабану 28.

Для передвижения ползушки 19 на конце ее закреплена шарнирно собачка 24, взаимодействующая с программным барабаном 28.

Барабан 28 управляется от кривошипа челночного механизма при помощи тяги 25 и несет штыри 2б, включающие механизмы для смены шпуль.

25 При подаче шпули 2, согласно программы, на позицию вшибания из одного ручья магазина, штырь 25, выйдя из своего гнезда, поднимает собачку 24, которая при этом становится своим зубом на линию движения удар30 ника 27 каретки цвета в ткацком станке, со212144 вершающего возвратно-поступательное движение.

При движении вправо (по чертежу) ударник 27 перемещает через собачку 24 в ту же сторону ползущ р19. Вместе с ползушкой перемещается и закрепленный на ней двуплечий рычаг 18. При этом движении нижний конец рычага 18 захватывает палец 17 отсекателя

1б и поворачивает его против часовой стрелки вместе с валиком 7 и жестко посаженным на нем рычагом 8. Рычаг через штырь 9 двигает толкатель 10, который подает шпулю 2 на позицию вшибания. В первоначальное положение рычаг 8 возвращается пружиной 15.

При подаче шпучи из другого ручья магазина по получении сигнала от челночного механизма программный барабан 28 поворачивается по часовой стрелке, под собачку 24 становится другой штырь 26 барабана, а тяга

22, присоединенная к барабану, перемещается влево. При этом ролик 20 углового рычага поднимает нижнее плечо рычага 18, вследствие чего верхний конец рычага опускается и своей выемкой 28 становится против пальца

29 второго отсекателя 1б.

Далее при перемещении ударника 27, как и в предыдущем случае, перемещается ползушка 19, рычаг 18 верхним плечом поворачивает через палец 29 второй отсекатель 1б, 5 а вместе с ним валик 7 и другой рычаг 8, который воздействует на толкатель 10, установленный со стороны работающего ручья магазина 1, и он подает шпулю 2 из этого ручья на позицию вшибания под вшибатель, разме1о щенный в прорези 80 рамы магазина.

Предмет изобретения

Автомат смены шпиль для ткацких станков, 15:!содержащий магазин для шпуль, отсекатели шпуль, .программный барабан, несущий тягу и взаимодействующий при,помощи собачки с ползушкой, отличающийся тем, что, с целью повышения четкости подачи шпуль, магазин

20 для шпуль применен двухручейного типа, а отсекатели шпуль избирательно взаимодействуют с установленным на ползушке подпружиненным двуплечим рычагом, одно плечо которого постоянно контактирует с угловым pI 25 чагом, установленным на тяге, 212144

4-Д

1á

17
