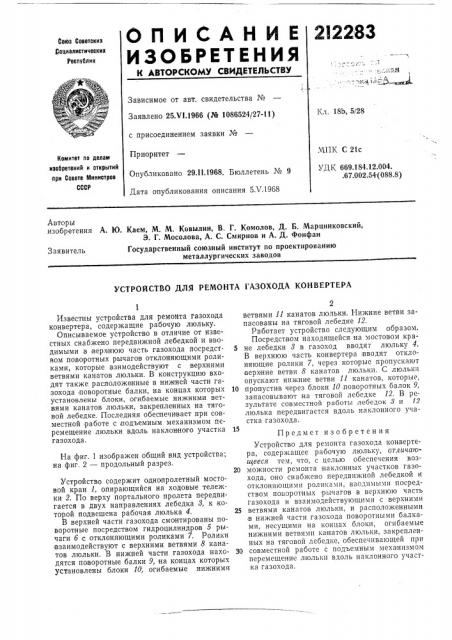

ОП ИСАЙ И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2l2283

Союз Советских социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Ч1.1966 (№ 1086524/27-11) с присоединением заявки №

Приоритет

Опубликовано 29.11.1968. Бюллетень № 9

Дата опубликования описания 5Л .1968

Кл. 18b, 5/28

МПК С 21с

УДK 669.184.12.004. .67.002.54 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Ав горы изобретения А. Ю. Каем, М. М. Ковылин, 8 Г. Комолов, Д. Б. Марцинковский, Э. Г. Мосолова, А. С. Смирнов и А. Д. Фонфан

Государственный союзный институт по проектированию металлургических заводов

Заявитель

УСТРОИСТВО ДЛЯ РЕМОНТА ГАЗОХОДА КОНВЕРТЕРА

Известны устройства для ремонта газохода конвертера, содержащие рабочую люльку.

Описываемое устройство в отличие от известных снабжено передвижной лебедкой и вводимыми в верхнюю часть газохода посредст- 5 вом поворотных рычагов отклоняющими роликами, которые взимодействуют с верхними ветвями канатов люльки. В конструкцию входят также расположенные в нижней части газохода поворотные балки, на концах которых 10 установлены блоки, огибаемые нижними ветвями канатов люльки, закрепленных на тяговой лебедке. Последняя обеспечивает при совместной работе с,подъемным механизмом перемещение люльки вдоль наклонного участка 15 газохода.

На фиг. 1 изображен общий вид устройства; на фиг. 2 — продольный разрез.

Устройство содержит однопролетный мостовой кран 1, опирающийся на ходовые тележки 2. По верху портального пролета передвигается в двух направлениях лебедка 8, к которой подвешена рабочая люлька 4. 25

В верхней части газохода смонтированы поворотные посредством гидроцилиндров 5 рычаги 6 с отклоняющими роликами 7. Ролики взаимодействуют с верхними ветвями 8 канатов люльки. В нижней части газохода нахо- 30 дятся поворотные балки 9, на концах которых установлены блоки 10, огибаемые нижними

2 ветвями 11 канатов люльки. Нижние ветви запасованы на тяговой лебедке 12.

Работает устройство следующим образом.

Посредством находящейся на мостовом кране лебедки 8 в газоход вводят люльку 4.

В верхнюю часть конвертера вводят отклоняющие ролики 7, через которые пропускают верхние ветви 8 канатов люльки. С люльки опускают нижние ветви 11 канатов, которые, пропустив через блоки 10 поворотных балок 9, запасовывают на тяговой лебедке 12. В результате совместной работы лебедок 8 и 12 люлька передвигается вдоль наклонного участка газохода.

Предмет изобретения

Устройство для ремонта газохода конвертера, содержащее рабочую люльку, отличатитееся тем, что, с целью обеспечения возможности ремонта наклонных участков газохода, оно снабжено передвижной лебедкой и отклоняющими роликами, вводимыми посредством поворотных рычагов в верхнюю часть газохода и взаимодействующими с верхними ветвями канатов люльки, и расположенными в нижней части газохода поворотными балками, несущими на концах блоки, огибаемые нижними ветвями канатов люльки, закрепленных на тяговой лебедке, обеспечивающей при совместной работе с подъемным механизмом перемещение люльки вдоль наклонного участка газохода.
