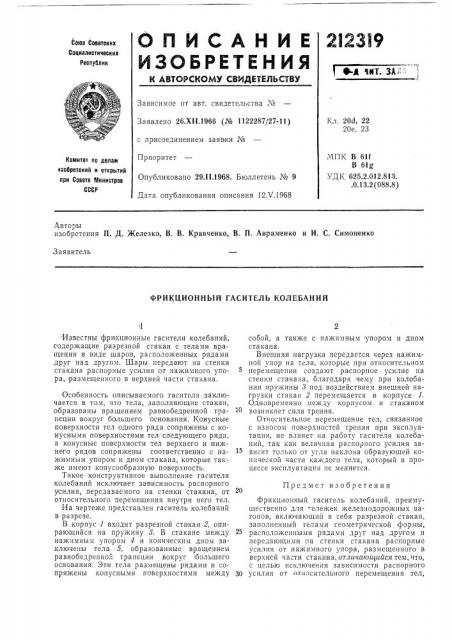

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЯЬСТВУ
2I23I9
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 20d, 22
20е, 23
Заявлено 26.XII.1966 (№ 1122287/27-11) с присоединением заявки №
МПК В 61f
8 61g
УДК 625.2.012.813..0.13.2 (088.8) Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 29Л1.1968. Бюллетень № 9
Дата опубликования описания 12.V.19á8
Авторы изобретения П. Д. Железко, В. В. Кравченко, В. П. Авраменко и И. С. Симоненко
Заявитель
ФРИКЦИОННЫЙ ГАСИТЕЛЬ КОЛЕБАНИЙ
Известны фрикционные гасители колебаний, содержащие разрезной стакан с телами вращения в виде шаров, расположенных рядами друг над другом. Шары передают на стенки стакана распорные усилия от нажимного упора, |размещенного в верхней части стакана.
Особенность описываемого гасителя заключается в том, что тела, заполняющие стакан, образованы вращением равнобедренной трапеции вокруг большего основания. Конусные поверхности тел одного ряда сопряжены с конусными поверхностями тел следующего ряда, а конусные поверхности тел верхнего и нижнего рядов сопряжены соответственно с нажимным упором и дном стакана, которые также имеют конусообразную поверхность.
Такое конструктивное выполнение гасителя колебаний исключает зависимость распорного усилия, передаваемого на стенки стакана, от относительного перемещения внутри него тел.
На чертеже представлен гаситель колебаний в разрезе.
B корпус 1 входит разрезной стакан 2, опирающийся на пружину 8. В стакане между нажимным упором 4 и коническим дном заключены тела 5, образованные вращением равнобедренной трапеции вокруг большего основания. Эти тела размещены рядами и сопряжены конусными поверхностями между собой, а также с нажимным упором и дном стакана.
Внешняя нагрузка передается через нажимной упор на тела, которые при относительном перемещении создают распорное усилие на стенки стакана, благодаря чему при колебании пружины 3 под воздействием внешней нагрузки стакан 2 перемещается в корпусе 1.
Одновременно между корпусом и стаканом возникает сила трения.
Относительное перемещение тел, связанное с износом поверхностей трения при эксплуатации, не влияет на работу гасителя колебаний, так как величина распорного усилия зависит только от угла наклона образующей конической части каждого тела, который в процессе эксплуатации не меняется.
Предмет изобретения
Фрикционный гаситель колебаний, преимущественно для -ележек железнодорожных вагонов, включающий в себя разрезной стакан, заполненный телами геометрической формы, 2S расположенными рядами друг над другом и передающими на стенки стакана распопные усилия от нажимного упора, размещенного в верхней части стакана, отличающийся тем, что, с целью исключения зависимости распорного
30 усилия от носительного перемещения тел, 232319
Составитель Л. Пикуз
Текред Т. П. Курилко Корректоры: А. П. Васильева и В. В. Крылова
Редактор Б. Б. Федотов
Заказ GIGg3 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и огкрытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 последние образованы вращением равнобедренной трапеции вокруг большего основания, при этом конусные поверхности тел одного ряда сопряжены с: конусными поверхностями тел следующего ряда, а конусные поверхности тел верхнего и нижнего рядов сопряжены соответственно с нажимным упором и дном стакана, которые также выполнены конусообразными.
