Формирователь биполярных импульсов
Патент 212332
Классы МПК
Формирователь биполярных импульсов
Иллюстрации
Реферат

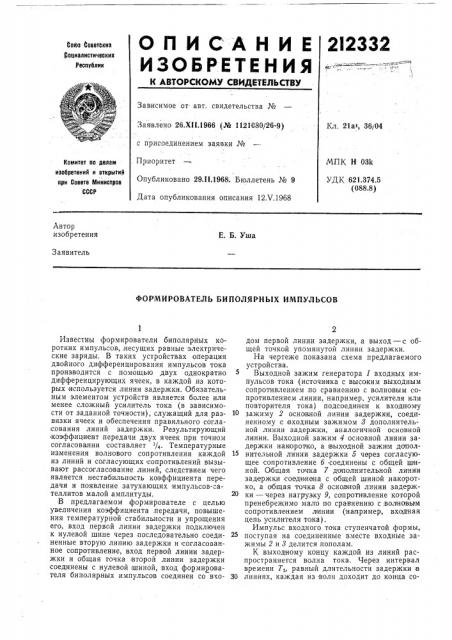

ОПИСАН И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 26.Х11.1966 (№ 1121080/26-9) с присоединением заявки №
Приоритет
Кл. 21а>, 36j04
МПК Н 03k
УДК 621.374.5 (088.8) Комитет по делан изобретений и открытий при Совете Министров
СССР
Опубликовано 29Л!.1968. Бюллетень № 9
Дата опубликования описания 12.V.1968
Автор изобретения
Е. Б. Уша
Заявитель
ФОРМИРОВАТЕЛЬ БИПОЛЯРНЫХ ИМПУЛЬСОВ
Известны формирователи биполярных коротких импульсов,,несущих равные электрические заряды. В таких устройствах операция двойного дифференцирования импульсов тока производится с помощью двух однократно дифференцирующих ячеек, в каждой из которых используется линия задержки. Обязательным элементом устройств является более или менее сложный усилитель тока (в зависимости от заданной точности), служащий для развязки ячеек и обеспечения правильного согла.сования линий задержки. Результирующий коэффициент передачи двух ячеек при точном согласовании составляет /4. Температурные изменения волнового сопротивления каждой из линий и согласующих сопротивлений вызывают рассогласование линий, следствием чего является нестабильность коэффициента передачи и появление затухающих импульсов-сателлитов малой амплитуды.
В предлагаемом формирователе с целью увеличения коэффициента .передачи, повышения температурной стабильности и упрощения его, вход первой линии задержки подключен к нулевой шине через последовательно соединенные вторую линию задержки и согласованное сопротивление, вход первой линии задержки и общая точка второй линии задержки соединены с нулевой шиной, вход формипователя биполярных импульсов соединен со входом первой линии задержки, а выход — с общей точкой упомянутой линии задержки.
На чертеже показана схема предлагаемого устройства.
Выходной зажим генератора 1 входных импульсов тока (источника с высоким .выходным сопротивлением по сравнению с волновым сопротивлением линии, например, усилителя или повторителя тока) подсоединен к входному
10 зажиму 2 основной линии задержки, соединенному с входным зажимом 8 дополнительной линии задержки, аналогичной основной линии. Выходной зажим 4 основной линии задержки наиорожо, а выходной зажим допол15 нительной линии задержки 5 через согласующее сопротивление б .соединены с общей шиной. Общая точка 7 дополнительной линии задержки соедоснена с общей шиной накорот:ко, а общая точка 8 основной линии задержки — через нагрузку 9, сопротивление которой пренебрежимо мало по сравнению с;вол новым сопротивлением лавинии (налример, входная цепь усилителя тока).
Импульс входного тока ступенчатой формы, поступая на соединенные вместе входные зажимы 2 и 3 делится пополам.
К выходному концу каждой из линий распространяется волна тока. Через интервал времени Т1, равный длительности задержки в
30 линиях, каждая из волн доходит до конца со212332
Предмет изобретения
Составитель М. П. Порфирова
Техред Т. П. Курилко Корректоры: И. Л. Кириллова и А. П. Васильева
Редактор А. Шиллер
Заказ 910i13 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ответствующей линии. При этом через нагрузку проходит импульс тока с амплитудой г и длительностью Т,. От короткозамкнутого конца основной линии с момента времени Т, начинает распространяться отраженная волна тока с амплитудой 2 I», когорая в момент времени 2 Тт доходит до входного зажима линии, Через нагрузку при этом протекает ток в противоположном направлении с амплитудой — ". Начиная с момента времени 2Т1, ток
2 в нагрузке прекращается, а отраженная волна, распространяясь по дополнительной линии задержки, в момент времени ЗТ, доходит до ее согласованного конца. В этот момент нестационарный процесс прекращается.
Таким образом, через нагрузку протекает биполярный импульс тока с амплитудой, равной половине амплитуды входного тока, и длительностью каждого импульса, равной длительности задержки, Включение дополнительной линии задержки, согласованной с выход. ного конца, позволяет выполнить дифференцирующее устройство с термостабильным ко. эффициентом усиления.
Формирователь биполярных импульсов, содержащий две линии задержки, отличающийся
10 тем, что, с целью увеличения коэффициента передачи, повышения температурной стабильности и упрощения формирователя биполярных импульсов, вход первой линии задержки подключен к нулевой шине через последова15 тельно соединенные вторую линию задержки и согласованное сопротивление, вход первой линии задержки и общая точка второй линии задержки соединены с нулевой шиной, вход формирователя биполярных импульсов соеди2О нен со входом первой линии задержки, а выход — с общей точкой упомянутой линии задержки.
