Реферат

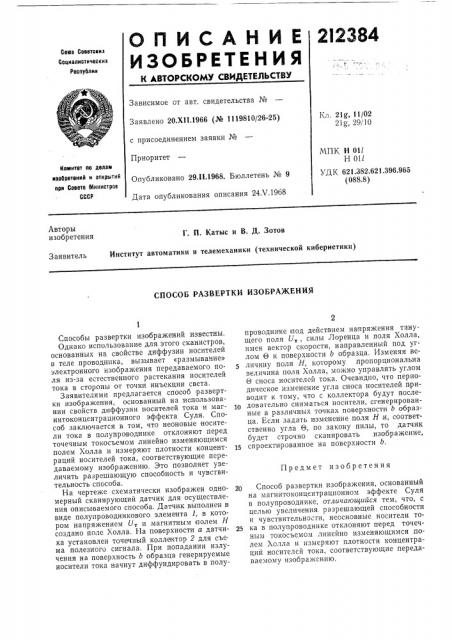

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскин

Социалистическин республик

Зависимое от авт. свидетельства №

Е,л, 21g, 11/02

21g, 29/10

Заявлено 20.Х11.1966 (№ 1119810/26-25) с присоединением заявки №

Приоритет

Опубликовано 29.II.1968. Бюллетень ¹ 9

Дата опубликования описания 24Х.1968

МПК Н 011

Н Oll

УД K621..382,.621. .396.965 (088.8) Номитет по делам иао0ретеиий и открытий при Совете йликистрое

СССР

Авторы изобретения

Г. П. Катыс и В. Д. Зотов

Заявитель Институт автоматики и телемеханики (технической кибернетики) СПОСОБ РАЗВЕРТКИ ИЗОБРАЖЕНИЯ

Предмет изобретения

Способы развертки изображений известны, Однако использование для этого сканистров, основанных на свойстве диффузии носителей в теле проводника, вызывает «размывание» электронного изображения передаваемого поля из-за естественного растекания носителей тока в стороны от точки инъекции света, Заявителями предлагается способ развертки изображения, основанный на использовании свойств диффузии носителей тока и магнитоконцентрационного эффекта Суля. Способ заключается в том, что неоновые носители тока в полупроводнике отклоняют перед точечным токосъемом линейно изменяющимся полем Холла и измеряют плотности концентраций носителей тока, соответствующие передаваемому изображению. Это позволяет увеличить разрешающую способность и чувствительность способа.

На чертеже схематически изображен одномерный сканирующий датчик для осуществления описываемого способа. Датчик выполнен в виде полупроводникового элемента 1, в котором напряжением Ci, и магнитным полем Н создано поле Холла. На поверхности а датчика установлен точечный коллектор 2 для съе. ма полезного сигнала. При попадании излучения на поверхность b образца генерируемые носители тока начнут диффундировать в полупроводнике под действием напряжения тянущего поля U,, силы Лоренца и поля Холла, имея вектор скорости, направленный под углом О к поверхности b образца. Изменяя величину поля К которому пропорциональна величина поля Холла, можно управлять углом

0 сноса носителей тока. Очевидно, что периодическое изменение угла сноса носителей приводит к тому, что с коллектора будут последовательно сниматься носители, сгенерированные в различных точках поверхности b образца. Если задать изменение поля Н и, соответственно угла О, по закону пилы, то датчик будет строчно сканировать .изображение, 15 спроектированное на поверхности b.

20 Способ развертки изображения, основанный на магнитоконцентрационном эффекте Суля в полупроводнике, отличающийся тем, что, с целью увеличения разрешающей способности и чувствительности, неосновные носители то25 ка в полупроводнике отклоняют перед точечным токосьемом линейно изменяющимся полем Холла и измеряют плотности концентраций носителей тока, соответствующие передаваемому изображению.

212384

Составитель А. Кот

Редактор П. С. Шлайи Техред А. А. Камышникова Корректоры С. Ф. Гоптаренко и Н. В. Босняцкая

Заказ 1035/13 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
