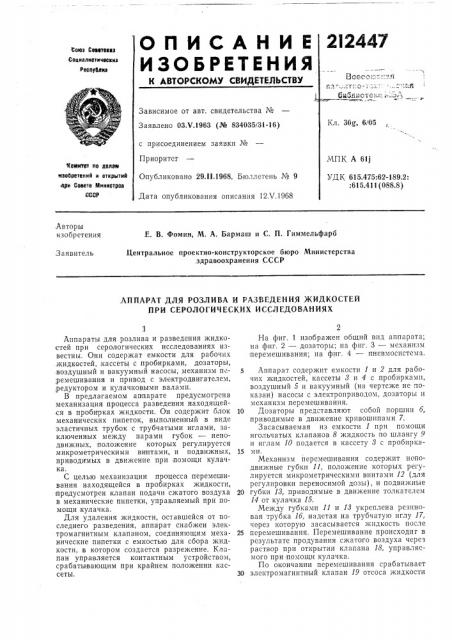

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕДЬСТВУ

Секта Ссветскка

Юоциалистическиз

Реслрблиа

Бос.оо .::! .". я

6 иоан так:- . i,-Зависимое от авт. свидетельства №

Заявлено ОЗ.Ч.1963 (№ 834035/31-16) с присоединением заявки ¹

Приоритет

Опубликовано 29.Н,1968. Бюллетень № 9 .Дата опубликования описания 12.V.1968

Кл. 30д, 6/05

1ч1ПК А 61j

УДК 615.475;62-189,2:

:615.411 (088.8) Котситет ло «елаа ктзосретений и открытий

«ри Совете Министров

СССР.Авторы изобретения.Е. В. Фомин, М. А. Бармаш и С. П. Гиммельфарб

Центральное проектно-конструкторское бюро Министерства здравоохранения СССР

Заявитель.АППАРАТ ДЛЯ РОЗЛИВА И РАЗВЕДЕНИЯ ЖИДКОСТЕЙ

ПРИ СЕРОЛОГИЧЕСКИХ ИССЛЕДОВАНИЯХ

Аппараты для розлива и разведения жидкостей при серологических исследованиях известны. Они содержат емкости для рабочих жидкостей, кассеты с пробирками, дозаторы, воздушный и вакуумный насосы, механизм перемешивания и привод с электродвигателем, редуктором и кулачковыми валами.

В предлагаемом аппарате предусмотрена механизация процесса разведения находящейся в пробирках жидкости. Он содержит блок механических пипеток, выполненный в виде эластичных трубок с трубчатыми иглами, заключенных между парами губок — неподвижных, положение которых регулируется микрометрическими винтами, и подвижных, приводимых в движение при помощи кулачка.

С целью механизации процесса перемешивания находящейся в пробирках жидкости, предусмотрен клапан подачи сжатого воздуха в механические пипетки, управляемый при помощи кулачка.

Для удаления жидкости, оставшейся от последнего разведения, аппарат снабжен электромагнитным клапаном, соединяющим механические пипетки с емкостью для сбора жидкости, в котором создается разрежение. Клапан управляется контактным устройством, срабатывающим при крайнем положении кассеты.

На фиг. 1 изображен общий впд аппарата; на фиг. 2 — дозаторы; на фиг. 3 — механизм перемешивания; на фиг. 4 — пневмосистсма.

5 Аппарат содержит емкости 1 и 2 для рабочих жидкостей, кассеты 8 и 4 с пробирками, воздушный 5 и вакуумный (на чертеже не показан) насосы с электроприводом, дозаторы и механизм перемешивания.

10 Дозаторы представляют собой поршни 6, приводимые в движение кривошипами 7.

Засасываемая из емкости 1 прп помощи игольчатых клапанов 8 жидкость по шлангу 9 и иглам 10 подается в кассету 8 с пробирка15 ми.

Механизм перемешивания содержит неподвижные губки 11, положение которых регулируется микрометрическими винтами 12 (для регулировки переносимой дозы), и подвижные

20 губки 18, приводимые в движение толкателем

14 от кулачка 15.

Между губками 11 и 18 укреплена резиновая трубка 16, надетая на трубчатую иглу 17, через которую засасывается жидкость после

25 перемешивания. Перемешивание происходиг в результате продувания сжатого воздуха через раствор при открытии клапана 18, управляемого при помощи кулачка.

По окончании перемешивания срабатывает

30 электромагнитный клапан 19 отсоса жидкости

212447 под вакуумом, соединяющий иглы l0 с емкостью 2 для сбора жидкости.

Предмет изобретения

1. Аппарат для розлива и разведения жидкостей,при серологических исследованиях, содержащий емкости для рабочих жидкостей, кассеты с пробирками, дозаторы, воздушный и вакуумный насосы, механизм перемешивания и привод с электродвигателем, редуктором и кулачковыми валами, отличающайся тем, что, с целью механизации процесса разведения находящейся в пробирках жидкости, в нем имеется блок механических пипеток, выполненный в виде эластичных трубок с трубчатыми иглами, заключенных между парами губок — неподвижных, положение которых регулируется микрометрическими винтами. П подвижных, приводимых в движение при помощи кулачка.

2. Аппарат по п. 1, отличающийся тем, что, 5 с целью механизации процесса перемешивания находящейся в пробирках жидкости, в нем имеется клапан подачи сжатого воздуха в механические пипетки, управляемый при помощи кулачка.

10 3. Аппарат по пп. 1 и 2, отличающийся тем, что, с целью обеспечения возможности удаления остатков жидкости после последнего разведения, в нем имеется электромагнитный клапан, соединяющий механические пипеткп с

15 емкостью для сбора жидкости, в котором создается разрежение, управляемый контакгным устройством, срабатывающим при крайней положении кассеты.
