Н. п. дрожевскийи в. б. малахов

Н. п. дрожевскийи в. б. малахов

Иллюстрации

Показать все

Реферат

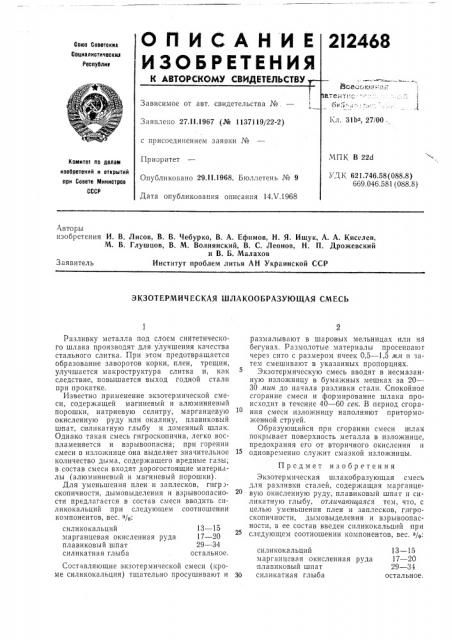

0 П И С А Н И Е 2l2468

Союз Советскиз

Социалистическил

Республик

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Яое r,юаi. л;:

Зависимое от авт. свидетельства № —

Заявлено 27.11.1967 (№ 1137119/22-2) Кл. 31b-, 27/00 .. с присоединением заявки №

МПК В 22d

Приоритет

Опубликовано 29.11.1968. Бюллетень № 9

Дата опубликования описания 14Х.1968

Комитет по делам изооретений и открытий при Совете Министров

СССР

УД I(621.746.58 (088.8 )

669.046.581 (088.8) Авторы изобретения И. В. Лисов, В, В. Чебурко, В. А. Ефимов, Н. Я. Ищук, А. А, Киселев, M. В. Глушцов, В. М. Волнянский, В. С. Леонов, H. П. Дрожевский и В. Б. Малахов

Институт проблем литья AH Украинской ССР

Заявитель

ЭКЗОТЕРМИЧЕСКАЯ ШЛАКООБРАЗУЮЩАЯ СМЕСЬ

13 — 15

17 — 20

29 — 34 остальное. силикокальций марганцевая окисленная руда плавиковый шпат силикатная глыба силикокальций марганцевая окисленная руда плавиковый mnaT

30 силикатная глыба

13 — 15

17 — 20

29 — 31 остальное.

Разливку металла под слоем синтетического шлака производят для улучшения качества стального слитка. При этом предотвращается образование заворотов корки, плен, трещин, улучшается макроструктура слитка и, как следствие, повышается выход годной стали при прокатке.

Известно применение экзотермической смеси, содержащей магниевый и алюминиевый порошки, натриевую селитру, марганцевую окисленную руду или окалину, плавиковый шпаг, силикатную глыбу и доменный шлак.

Однако такая смесь гигроскопична, легко воспламеняется и взрывоопасна; при горении смеси в изложнице она выделяет значительное количество дыма, содержащего вредные газы; в состав смеси входят дорогостоящие материалы (алюминиевый и магниевый порошки).

Для уменьшения плен и заплесков, гигрзскопичности, дымовыделения и взрывоопасности предлагается в состав смеси вводить силикокальций при следующем соотношении компонентов, вес. 07о:

Составляющие экзотермической смеси (хроме силикокальция) тщательно просушивают и размалывают в шаровых мельницах или на бегунах. Размолотые материалы просеивают через сито с размером ячеек 0,5 — 1,5 мл и затем смешивают в указанных пропорциях.

Экзотермическую смесь вводят в несмазанную изложницу в бумажных мешках за 20—

30 мин до начала разливки стали. Спокойное сгорание смеси и формирование шлака происходит в течение 40 — 60 сек. Б период сгорания смеси изложницу наполняют приторможенной струей, Образующийся при сгорании смеси шлак покрывает поверхность металла в изложнице, предохраняя его от вторичного окисления и одновременно служит смазкой изложницы.

Предмет изобретения

Экзотермическая шлакобразующая смесь для разливки сталей, содержащая марганцевую окисленную руду, плавиковый шпаг и силикатную глыбу, отличающаяся тем, что, с целью уменьшения плен и заплесков, гигроскопичности, дымовыделения и взрывоопасности, в ее состав введен силикокальций при следующем соотношении компонентов, вес. 0 о:
