Устройство для исследования потока в аэродинамической трубе

Устройство для исследования потока в аэродинамической трубе

Иллюстрации

Показать все

Реферат



2!25 78

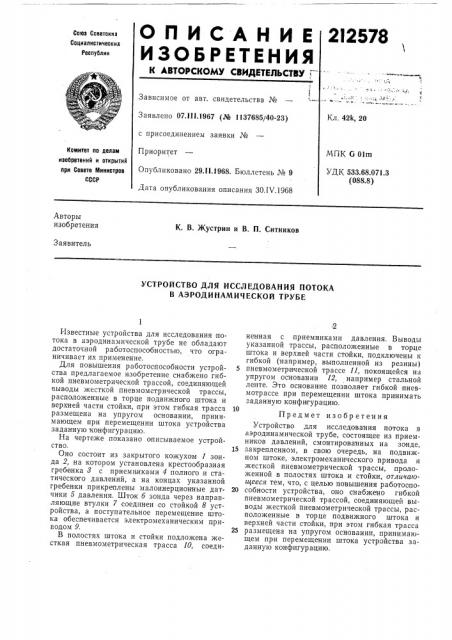

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .

Союз Саветскнз

Сацизлистическил

Республик

Р с

Зависимое от авт. свидетельства №

Кл. 42k, 20

Заявлено 07.1П.1967 (№ 1137685/40-23) с присоединением заявки №

ЫПК G Olm

УДК 533.68.071.3 (088.8) Приоритет

Опубликовано 29.ll.1968. Бюллетень ¹ 9

Комитет по делам изобретений и открытий ори Совете ввииистрае

СССР

Дата опубликования описания ЗО.IV.1968

Авторы изобретения

К. В. Жустрин и В. П. Ситников

Заявитель

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ПОТОКА

В АЭРОДИНАМИЧЕСКОЙ ТРУБЕ

Известные устройства для исследования потока в аэродинамической трубе не обладают достаточной работоспособностью, что ограничивает их применение.

Для повышения работоспособности устройства предлагаемое изобретение снабжено гибкой пневмометрической трассой, соединяющей выводы жесткой пневмометрической трассы, расположенные в торце подвижного штока и верхней части стойки, при этом тибкая трасса размещена на упругом основании, принимающем при перемещении штока устройства заданную конфигурацию.

На чертеже показано описываемое устройство.

Оно состоит из закрытого кожухом 1 зон. да 2, на котором установлена крестообразная гребенка 9 с приемниками 4 полного и статического давлений, а на концах указанной гребенки прикреплены малоинерционные датчики 5 давления. Шток б зонда через направляющие втулки 7 соединен со стойкой 9 устройства, а поступательное перемещение штока обеспечивается электромеханическим приводом 9.

В полостях штока и стойки подложена жесткая пневмометрическая трасса 10, соединенная с приемниками давления. Выводы указанной трассы, расположенные в торце штока и верхней части стойки, подключены к гибкой (например, выполненной из резины)

5 пневмометрической трассе 11, покоящейся на упрутом основании 12, например стальной ленте. Это основание позволяет гибкой пневмотрассе при перемещении штока принимать

-.àäàííóþ конфигурацию.

Предмет изобр етения

Устройство для исследования потока в аэродинамической трубе, состоящее из приемников давлений, смонтированных на зонде, 15 закрепленном, в свою очередь, на подвижном штоке, электромеханического привода и жесткой пневмометрической трассы, проложенной в полостях штока и стойки, отличаюи1ееся тем, что, с целью повышения работоопо20 собности устройства, оно снабжено гибкой пневмометрической трассой, соединяющей выводы жесткой пневмаметричеокой трассы, расположенные в торце подвижного штока и верхней части стойки, при этом гибкая трасса

25 размещена на упругом основании, принимающем при перемещении штока устройства заданную конфигурацию.

212578

Сос авитель Б. В. Сперанский

Техред T. П. Курилко Корректоры: С. А. Башлыкова и Н. В. Босняцкая

Редактор А. Шиллер

Типография, пр. Сапунова, 2

Заказ 907)19 Тираж 530 Подгисное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
