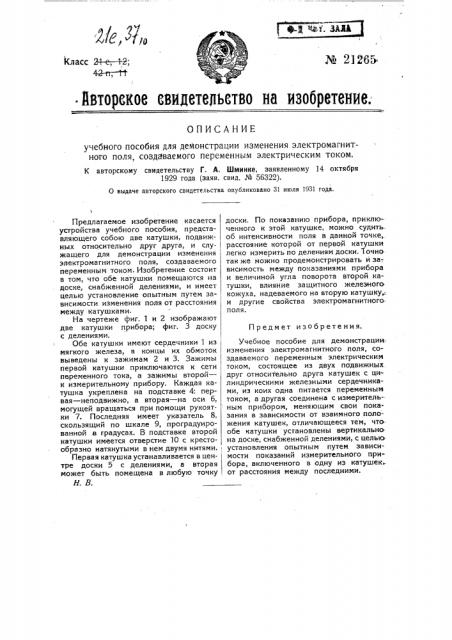

42-гг; № 2)265.Йвторекое евидетедьетво an изобретение.

ОПИСАНИЕ учебного пособия для демонстрации изменения электромагнитного поля, создаваемого переменным электрическим током.

К авторскому свидетельству Г. A. Шминке, заявленному 14 октября

1929 года (заяв. свид. М 56322).

0 выдаче авторского свидетельства опубликовано 31 июля 1931 года.

Предмет изобретения.

Предлагаемое изобретение касается устройства учебного пособия, представляющего собою две катушки, подвижных относительно друг друга, и служащего для демонстрации изменения электромагнитного поля, создаваемого переменным током. Изобретение состоит в том, что обе катушки помещаются на доске, снабженной делениями, и имеет целью установление опытным путем зависимости изменения поля от расстояния между катушками.

На чертеже фиг. 1 и 2 изображают две катушки прибора; фиг. 3 доску с делениями.

Обе катушки имеют сердечники 1 из мягкого железа, а концы их обмоток выведены к зажимам 2 и 3. Зажимы первой катушки приключаются к сети переменного тока, а зажимы второй— к измерительному прибору. Каждая катушка укреплена на подставке 4: первая — неподвижно, а вторая — на оси б, могущей вращаться при помощи рукоятки 7. Последняя имеет указатель 8, скользящий по шкале 9, проградуированной в градусах. В подставке второй катушки имеется отверстие 10 с крестообразно натянутыми в нем двумя нитями.

Первая катушка устанавливается в центре доски 5 с делениями, а вторая может быть помещена в любую точку

Н. В; доски. По показанию прибора, приключенного к этой катушке, можно судить: об интенсивности поля в данной точке,. расстояние которой от первой катушки легко измерить по делениям доски. точно также можно продемонстрировать и за-. висимость между показаниями прибора и величиной угла поворота второй катушки, влияние защитного железного кожуха, надеваемого на вторую катушку, и другие свойства электромагнитного поля.

Учебное пособие для демонстрации: изменения электромагнитного поля, создаваемого переменным электрическим током, состоящее из двух подвижных. друг относительно друга катушек с цилиндрическими железными сердечниками, из коих одна питается переменным током, а другая соединена с измеритель-ным прибором, меняющим свои показания в зависимости от взаимного положения катушек, отличающееся тем, что обе катушки установлены вертикально на доске, снабженной делениями, с целью установления опытным путем зависимости показаний измерительного прибора, включенного в одну из катушек.., от расстояния между последними.
