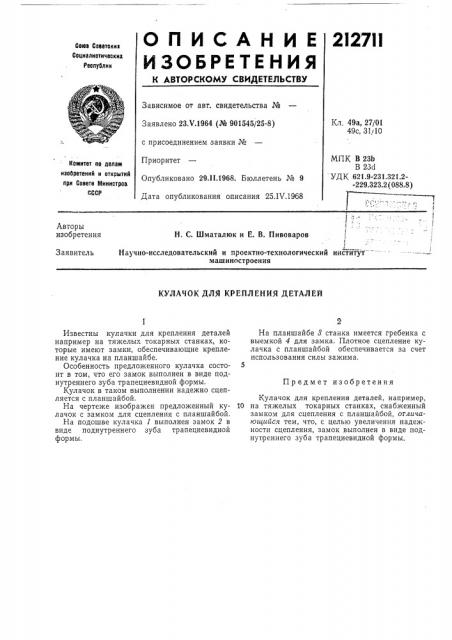

ОПИСАНИЕ 2I27ll

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23,V.1964 (№ 901545/25-8) с присоединением заявки №

Приоритет

Опубликовано 29.II 1968. Бюллетень № 9

Дата опубликования описания 25.IV.1968

Кл. 49а, 27/01

49с, 31/10

МПК В 23b

В 23d

УД К .621.9-231.321.2-229.323.2 (088.8) Комитет по делам иаооретений и открытий при Совете Министров

СССР

f1

Н. С. Шматалюк и Е. В. Пивоваров

1

Научно-исследовательский и проектно-технологический институт машиностроения

Авторы изобретения

Заявитель

КУЛАЧОК ДЛЯ КРЕПЛЕНИЯ ДЕТАЛЕЙ

Предмет изобретения

Известны кулачки для крепления деталей например на тяжелых токарных станках, которые имеют замки, обеспечивающие крепление кулачка на планшайбе.

Особенность предложенного кулачка состоит в том, что его замок выполнен в виде поднутреннего зуба трапециевидной формы.

Кулачок в таком выполнении надежно сцепляется с планшайбой.

На чертеже изображен предложенный кулачок с замком для сцепления с планшайбой.

На подошве кулачка 1 выполнен замок 2 в виде поднутреннего зуба трапециевидной формы, На планшайбе 8 станка имеется гребенка с выемкой 4 для замка. Плотное сцепление кулачка с планшайбой обеспечивается за счет использования силы зажима.

Кулачок для крепления деталей, например, 10 на тяжелых токарных станках, снабженный замком для сцепления с планшайбой, отличаюи ийся тем, что, с целью увеличения надежности сцепления, замок выполнен в виде поднутреннего зуба трапециевидной формы.

212711

Заказ 816!17 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретеиий и открытий при Совете Министров СССР

Москва, Центр, пр. C"оова, д. 4

Типографии, ир. Сапунова, 2

Составитель С. Володина

Редактор Е. И. Кривенко Текред Л. Я. Бриккер

Корректоры: Е. Н. Гудзова и Л. В. Наделяева
