Реферат

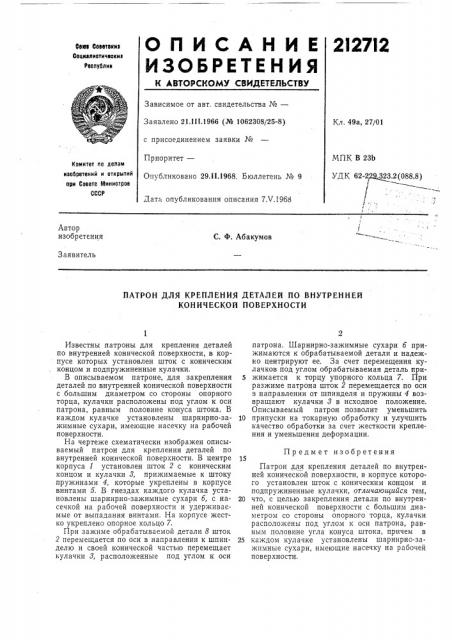

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2l2712 быюе боеатыиив

Социвлиотичвокиз

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 21. I I!.1966 (№ 1062308/25-8) с присоединением заявки №

Приоритет—

Опубликовано 29.II.1968. Бюллетень № 9

Кл. 49а, 27/01

МПК В 23Ь

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-2„22,323.2 (088.8)

З,ат;L опубликования описания 7.V.1968

Автор изобретения

С. Ф. Абакумов

Заявитель

ПАТРОН ДЛЯ КРЕПЛЕНИЯ ДЕТАЛЕЙ ПО ВНУТРЕННЕЙ

КОНИЧЕСКОЙ ПОВЕРХНОСТИ

Известны патроны для крепления деталей по внутренней конической поверхности, в корпусе которых установлен шток с коническим концом и подпружиненные кулачки.

В описываемом патроне, для закрепления деталей по внутренней конической поверхности с большим диаметром со стороны опорного торца, кулачки расположены под углом к оси патрона, равным половине конуса штока. В каждом кулачке установлены шарнирно-зажимные сухари, имеющие насечку на рабочей поверхности.

На чертеже схематически изображен описываемый патрон для крепления деталей по внутренней конической поверхности. В центре корпуса 1 установлен шток 2 с коническим концом и кулачки 3, прижимаемые к штоку пружинами 4, которые укреплены в корпусе винтами б. В гнездах каждого кулачка установлены шарнирно-зажимные сухари б, с насечкой на рабочей поверхности и удерживаемые от выпадания винтами. На корпусе жестко укреплено опорное кольцо 7.

При зажиме обрабатываемой детали 8 шток

2 перемещается по оси в направлении к шпинделю и своей конической частью перемещает кулачки 8, расположенные под углом к оси патрона. Шарнирно-зажимные сухари б прижимаются к обрабатываемой детали и надежно центрируют ее, За счет перемещения кулачков под углом обрабатываемая деталь при5 жимается к торцу упорного кольца 7. При разжиме патрона шток 2 перемещается по оси в направлении от шпинделя и пружины 4 возвращают кулачки 8 в исходное положение.

Описываемый патрон позволит уменьшить

10 припуски на токарную обработку и улучшить качество обработки за счет жесткости крепления и уменьшения деформации.

Предмет изобретения

Патрон для крепления деталей по внутренней конической поверхности, в корпусе которого установлен шток с коническим концом и подпружиненные кулачки, отличающийся тем, 20 что, с целью закрепления детали по внутренней конической поверхности с большим диаметром со стороны опорного торца, кулачки расположены под углом к оси патрона, равным половине угла конуса штока, причем в

25 каждом кулачке установлены шарнирно-зажимные сухари, имеющие насечку на рабочей поверхности.
