Станок для вытяжки делительных ремешков
Иллюстрации
Реферат
2I28GG

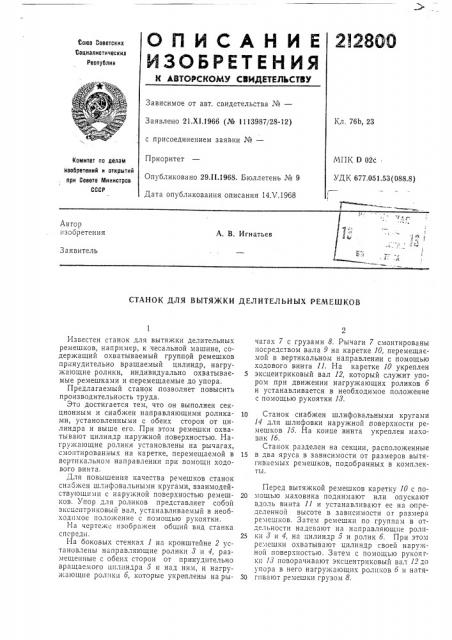

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Фоюа Советсиих
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 21.Х1.1966 (№ 1113987/28-12) с присоединением заявки №вЂ”
Приоритет
Опубликовано 29Л1.1968. Бюллетень № 9
Дата опубликования описания 14.V.1968
Кл. 76Ь, 23
МПК D 02с
Комитет по делам
Ивабретеиий и открытий при Совете Мииистрав
СССР
УДК 677.051.53(088.8) ABrop изобретения
А, В. Игнатьев
Заявитель
СТАНОК ДЛЯ ВЫТЯЖКИ ДЕЛИТЕЛЬНЫХ РЕМЕШКОВ
Известен станок для вытяжки делительных ремешков, например, к чесальной машине, содержащий охватываемый группой ремешков принудительно вращаемый цилиндр, нагружающие ролики, индивидуально охватывае- 5 мые ремешками и перемещаемые до упора.
Предлагаемый станок позволяет повысить производительность труда.
Это достигается тем, что он выполнен секционным и снабжен направляющими ролика- 10 ми, установленными с обеих сторон от цилиндра и выше его. При этом ремешки охватывают цилиндр наружной поверхностью. Нагружающие ролики установлены на рычагах, смонтированных на каретке, перемещаемой в 15 вертикальном направлении при помощи ходоВого винта.
Для повышения качества ремешков станок снабжен шлифовальными кругами, взаимодействующими с наружной поверхностью ремеш- 20 ков. Упор для роликов представляет собой эксцентриковый вал, устанавливаемый в необходимое положение с помощью рукоятки.
1-1а чертеже изображен общий вид станка спереди. 25
На боковых стенках 1 на кронштейне 2 установлены направляющие ролики 8 и 4, размещенные с обеих сторон от принудительно вращаемого цилиндра 5 II над ним, и нагружающие рол ffи б, которые укреплены на ры- 30 чагах 7 с грузами 8. Рычаги 7 смонтированы посредством вала 9 на каретке 10, перемещаемой в .вертикальном направлении с помощью ходового винта 11. На каретке 10 укреплен эксцентриковый вал 12, который служит упором при движении нагружающих роликов 6 и устанавливается в необходимое положение с помощью рукоятки 18.
Станок снабжен шлифовальными кругами
14 для шлифовки наружной поверхности ремешков 15, На конце винта укреплен маховик 16.
Станок разделен на секции, расположенные в два яруса в зависимости от размеров вытягиваемых ремешков, подобранных в комплекты.
Перед вытяжкой ремешков каретку 10 с.помощью маховика поднимают или опускают вдоль винта 11 и устанавливают ее на определенной высоте в зависимости or размера ремешков. Затем ремешки по группам в отде fhHocTH надевают на направляющие ролики 3 и 4, на цилиндр 5 и ролик б. При этом ре. ешки охватывают цилиндр своей наружной поверхностью. Затем с помощью рукоягки 18 поворачивают эксцентриковый ва I 12до упора в него нагружающпх роликов 6 и натягивают ремешки грузом 8.
212800
Предмет изобретения
Составитель М. Лиманова
Техред Т, П. Курилко
Корректоры: Е. Н. Гудзова и В. В. Крылова
Редактор P. Чистова
Заказ 1031118 Тираж о30 Подписное
Ц1-1Р1ИПИ Комитета по делам изобретении н открытий прп Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
В дальнейшем поворотом маховика 16 и ходового винта 11 передвигают каретку 10.вверх и .вниз для вытяжки ремешков.
Перед съемом ремешков каретку 10 устанавливают в исходном положения.
1. Станок для вытяжки делительных ремеш ков, например, к чесальной машине, содержащий охватываемый группой ремешков принудительно вращаемый цилиндр, нагружающие ролики, индивидуально охватываемые ремешками и перемещаемые до упора, отличающийся тем, что, с целью повышения производительности труда, он снабжен направляющими роликами, установленными с обеих сторон от цилиндра и выше его, при этом ремешки охватывают цилиндр наружной поверхностью, а нагружающие ролики установлены на рычагах, смонтированных на каретке, перемещае5 мой в вертикальном направлении при помощи ходового винта.
2. Станок по и. 1, отличающийся тем, что 0Н выполнен секционным.
3. Станок по .пп. 1, 2, отличающийся тем, 10 что, с целью повышения качества ремешков, он.снабжен шлифовальными кругами, взаимодействующими с наружной поверхностью ремешковв.
4. Станок по п. 1, отличающийся тем, что
15 упор его представляет собой эксцентриковый вал, устанавливаемый .в необходимое положение при помощи рукоятки.
