Способ получения пьезокерамического материала

Способ получения пьезокерамического материала

Иллюстрации

Показать все

Реферат



2I28I4

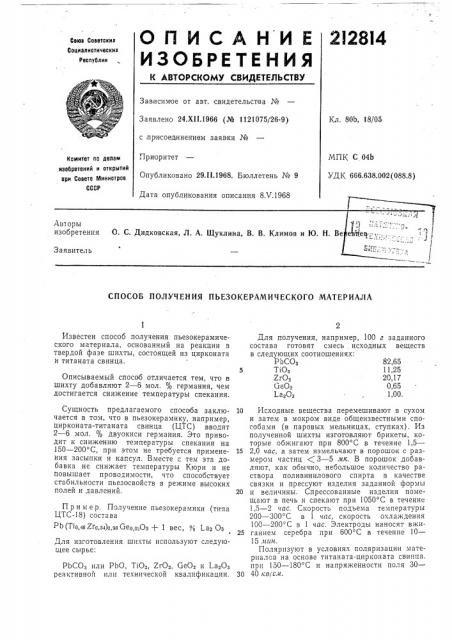

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свез Советскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 24.Х11.1966 (№ 1121075/26-9) с,присоединением заявки №

Приоритет

Опубликовано 29.II.1968. Бюллетень № 9

Дата опубликования описания 8.V.1968

Кл. 80Ь, 18/05

МПК С 04b

УДК 666.638.002 (088.8) Комитет по делам изобретений и открытий ври Совете Министров

СССР

Авторы изобретения 0. С. Дидковская, Л. А. Щуклина, В. В. Климов и Ю, Н. В

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПЬЕЗОКЕРАМИЧЕСКОГО МАТЕРИАЛА

Сущность предлагаемого способа заключается в том, что в пьезокерамику, например, цирконата-титаната свинца (LITC) вводят

2 — 6 мол. двуокиси германия. Это приводит к снижению температуры спекания на

150 — 200 С, при этом не требуется применения засыпки и капсул. Вместе с тем эта добавка не снижает температуры Кюри и не повышает проводимости, что способствует стабильности пьезосвойств в режиме высоких полей и давлений.

10 Исходные вещества перемешивают в сухом и затем в мокром виде общеизвестными способами (в паровых мельницах, ступках). Из полученной шихты изготовляют брикеты, которые обжигают при 800 С в течение 1,5—

15 2,0 час, а затем измельчают в порошок с размером частиц (3 — 5 лк. В порошок добавляют, как обычно, небольшое количество раствора поливинилового спирта в качестве связки и прессуют изделия заданной формы

20 и величины. Спрессованные изделия помещают в печь и спекают при 1050 С в течение

1,5 — 2 час. Скорость подъема температуры

200 — 300 С в 1 час, скорость охлаждения

100 — 200 С в 1 час. Электроды наносят вжи25 ганием серебра при 600 С в течение 10—

15 вин.

Поляризуют в условиях поляризации матери" зcn на основе титаната-цирконата свинпа. при 150 — 180 С и напряженности поля 30—

30 40 нв/с.и.

Пример. Получение пьезокерамики (типа

LITE-18) состава

РЬ(Т1о,asZro,ß)î,os Geo,озОз+ 1 вес, о,; 1 аз Оз

Известен способ получения пьезокерамического материала, основанный на реакции в твердой фазе шихты, состоящей из цирконата и титаната свинца.

Описываемый способ отличается тем, что в шихту добавляют 2 — 6 мол. % германия, чем достигается снижение температуры спекания.

Для изготовления шихты используют следующее сырье:

PbCO> или PbO, TiO» ZrO, GeO и 1 à Оз рея ктивной или технической квалификации.

Для получения, например, 100 г заданного состава готовят смесь исходных веществ в следующих соотношениях:

Р оСОз 82,65

TiO 11,25

ZrO» 20,17

Ct 2O2 0,65

1 азСз 1,00.

212814

Предмет изобретения

Составитель Л. Рубинчик

Редактор А. Шиллер Техред А. А. Камышникова Корректоры: Л. В. Наделяева и T. Д. Чунаева

Заказ 1008/7 Тираж 530 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2

Способ получения пьезокерамического магериала, основанный на реакции в твердой фазе шихты, состоящей из цирконата и титаната свинца, взятых в молярном отношении от 50: 50 до 60: 40 с легирующими добавками или без них, отличайщийся тем, что, с целью снижения температуры спекания, в

5 шихту добавляют 2 — 6 мол. % германия.
