Реферат

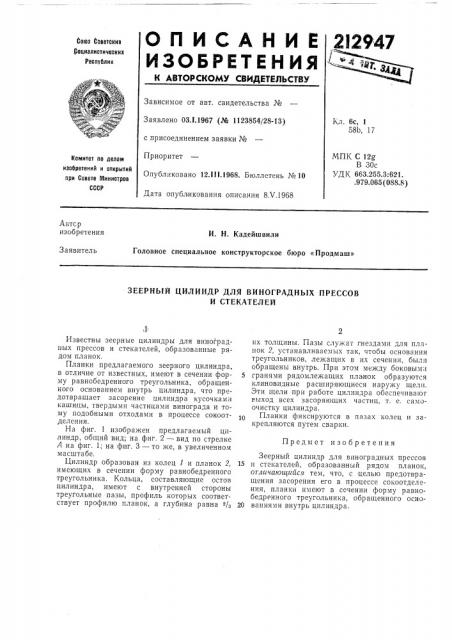

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

2I2 947

Союз Советских

Социалистических

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

+ i.

Зависимое от авт. свидетельства №

Заявлено 03.1.1967 (№ 1123854/28-13) с присоединением заявки №

Приоритет

Опубликовано 12.lll.1968. Бюллетень №10

Дата опубликования описания 8. Ч.1968

Кл. 6с, 1

581з, 17

MI1K С 12O

В 30с

УДК 663.255.3:621..979.065 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автср изобретения

И. Н, Кадейшвили

Головное специальное конструкторское бюро «Продмаш»

Заявитель

ЗЕЕРНЫЙ ЦИЛИНДР ДЛЯ ВИНОГРАДНЫХ ПРЕССОВ

И СТЕКАТЕЛЕЙ

Предмет изобретения

Д

Известны зеерные цилиндры для виноградных прессов и стекателей, образованные рядом планок.

Планки предлагаемого зеерного цилиндра, в отличие от известных, имеют в сечении форму равнобедренного треугольника, обращенного основанием внутрь цилиндра, что предотвращает засорение цилиндра кусочками кашицы, твердыми частицами винограда и тому подобными отходами в процессе сокоотделения.

На фиг. 1 изображен предлагаемый цилиндр, общий вид; на фиг. 2 — вид по стрелке, 1 на фиг. 1; на фиг, 3 — то же, в увеличенном масштабе.

Цилиндр образован из колец 1 и планок 2, имеющих в сечении форму равнобедренного треугольника. Кольца, составляющие остов цилиндра, имеют с внутренней стороны треугольные пазы, профиль которых соответствует профилю планок, а глубина равна 2/з пх толщины. Пазы служа — гнездами для планок 2, устанавливаемых так, чтобы основания треугольников, лежащих в их сечении, были обращены внутрь. При этом между боковыми

5 гранями рядомлежащих планок образуются клиновидные расширяющиеся наружу щели.

Зти щели при работе цилиндра обеспечивают выход всех засоряющих частиц, т. е. самоочистку цилиндра.

Планки фиксируются в пазах колец и закрепляются путем сварки.

Зеерный цилиндр для виноградных прессов

15 и стекателей, образованный рядом планок, отличающийся тем, что, с целью предотвращения засорения его в процессе сокоотделения, планки имеют в сечении форму равнобедренного треугольника, обращенного осно20 ваниями внутрь цилиндра.

212947 фи2. i

+v2. 3
