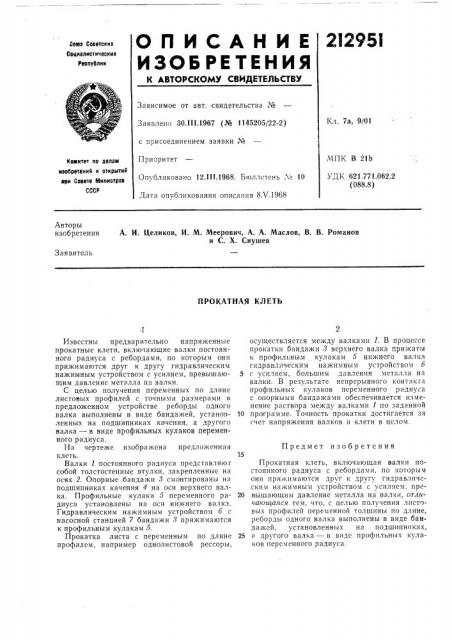

О П И С А Н И Е 2I295I
ИЗО6РЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сева Соеетских
Социалистических
Респуелик
Зависимое от авт. свидетельства №
Кл. 7а, 9/01
Заявлено ЗО.I I I.1967 (№ 1145205/22-2) с присоединением заявки №
Приоритет
Опубликовано 121111968. Бюллетень ¹ 10
Дата опубликования описания 8.V.1968
МПК В 21b
УДК 621.771.062.2 (088.8) Комитет по делам изобретений и OTNpblTHA еои Сосете Министрое
СССР
Авторы изобретения
А. И. Целиков, И. М, Меерович, А. А. Маслов, В. В. Романов и С. Х. Сиушев
Заявитель
ПРОКАТНАЯ КЛЕТЬ
Предмет изобретения
Известны предварительно напряженные прокатные клети, включающие валки постоянного радиуса с ребордами, по которым они прижимаются друг к другу гидравлическим нажимным устройством с усилием, превышающим давление металла на валки.
С целью получения переменных по длине листовых профилей с точными размерами в предложенном устройстве реборды одного валка выполнены в виде бандажей, установленных на подшипниках качения, а другого валка — в виде профильных кулаков переменного радиуса.
-In чертеже изображена предложенная клеть.
Валки 1 постоянного радиуса представляюг собой толстостенные втулки, закрепленныс Нп осях 2. Опорные бандажи 3 смонтированы на подшипниках качения 4 на оси верхнего валка. Профильные кулаки 5 переменного радиуса установлены на оси нижнего валкз.
Гидравлическим нажимным устройством 6 с насосной станцией 7 бандажи 3 прижимаются к профильным кулакам 5.
Прокатка листа с переменным по длине профилем, например однолистовой рессоры, осуществляется между валками 1. В процессе прокатки бандажи 8 верхнего валка прижаты к профильным кулакам 5 нижнего валка гидравлическим нажимным устройством 6
5 с усилием, большим давления металла нз валки. В результате непрерывного контакта профильных кулаков переменного радиуса с опорными бандажами обеспечивается изменение раствора между валками 1 по заданной
10 программе. Точность прокатки достигается за счет напряжения валков и клети в целом.
Прокатная клеть, включающая валки постоянного радиуса с ребордами. по которым они при.кимаются друг к другу гидравлическим нажимным устройством с усилием, пре20 вышающим давление металла на валки, отлачаюи1аяся тем, что, с целью получения листовых профилей переменной толщины по длине, реборды одного валка выполнены в виде бандажей, установленных на подшипниках, 25 а другого валка — в виде профильных кулаков переменного радиуса.
212951
Составитель Н. И. Матурии
Редактор E. И. Кривенко Техред Л. Я, Бриккер Коррехторьп О. Б. Тюрина и С. A. Башлыкова
Заказ 914/15 Тираж 530 Подои поз
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москo,а, центр, пр. Серова, д. 4
Типография, пр. Сапу юва, 2
