Реферат



232959

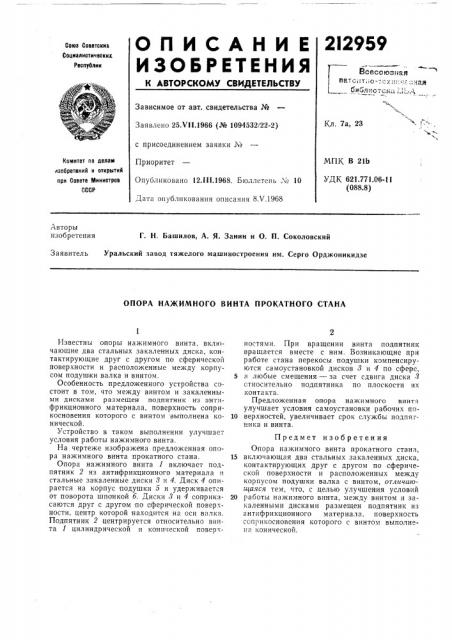

ОПИСАНИ Е

ИЗОЬЕЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Врерр юзичи

Зависимое от авт. свидетельства №

Заявлено 25Х11.1966 (№ 1094532/22-2) с присоединением заявки №

Приоритет

Опубликовано 12.111.1968. Бюллетень, 4 10

Дата опубликования описания 8Лт.1968

Кл. 7а, 23

МПК В 21b

УДК 621.771.06-11 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. Н, Башилов, А. Я. Занин и О. П. Соколовский

Заявитель Уральский завод тяжелого машиностроения им. Серго Орджоникидзе

ОПОРА НАЖИМНОГО ВИНТА ПРОКАТНОГО СТАНА

Известны опоры нажимного винта, вклк чающие два стальных закаленных диска, контактирующие друг с другом по сферической поверхности и расположенные между корпусом подушки валка и винтом.

Особенность предложенного устройства состоит в том, что между винтом и закаленными дисками размещен подпятник из антифрикционного материала, поверхность соприкосновения которого с винтом выполнена конической.

Устройство в таком выполнении улучшает условия работы нажимного винта.

На чертеже изображена предложенная опора нажимного винта прокатного стана.

Опора нажимного винта 1 включает подпятник 2 из антифрикционного материала и стальные закаленные диски 8 и 4. Диск 4 опирается на корпус подушки б и удерживается от поворота шпонкой б. Диски 3 и 4 соприкасаются друг с другом по сферической поверхности, центр которой находится на оси валка.

Подпятник 2 центрируется относительно винта 1 цилиндрической и конической поверхностями. При вращении винта подпятник вращается вместе с ним. Возникающие при работе стана перекосы подушки компенсируются самоустановкой дисков 8 и 4 по сфере, 5 а любые смещения — за счет сдвига диска 3 относительно подпятника по плоскости их контакта.

Предложенная опора нажимного винт» улучшает условия самоустановки рабочих по10 верхностей, увеличивает срок службы подпягника и винта.

Предмет изобретения

Опора нажимчого винта прокатного стана, 15 включающая два стальных закаленных диска, контактирующих друг с другом по сферической поверхности и расположенных между корпусом подушки валка с винтом, отличиюи1аяся тем, что, с .целью улучшения условий

20 работы нажимного винта, между винтом и закаленными дисками размещен подпятник из антифрикционного материала, поверхность ссприкосновения которого с винтом выполнена конической.

Составитель Н. И. Матурин

Редактор Е, И. Кривенко Тскред Л. Я. Бриккер

Корректоры: О. Б. Тюрина и С. А. Башлыкова

Заказ 914)20 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
