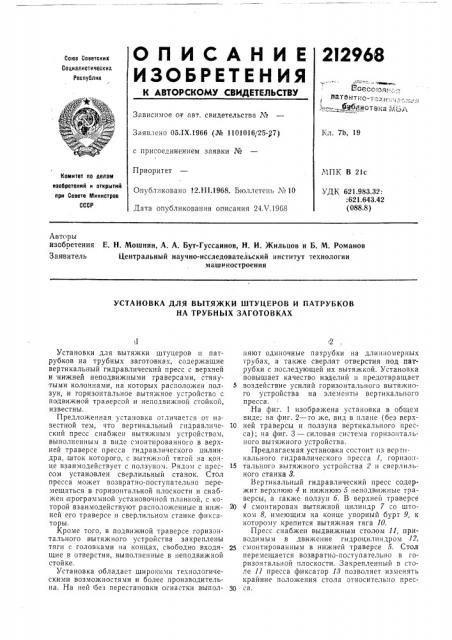

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2I2 968

Союз Саветскик

Социалистических

Республик г

Т-""

Ро оо юн -;;-..т

1татбнтио- I-;--., Н, . ..--; .,ЯЩ Мистзна,дед

Зависимое сл авт. свидетельства ¹

Заявлено 05.1Х.1966 (№ 1101016i25- 7) Кл. 7Ь, 19 с присоединением заявки №

Приоритет

Опубликовано 12.111.1968. Бюллетень №10

Дата опубликования описания 24Л .1968

МПК В 2lc

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 621.983.32:

: 621.643.42 (088.8) Авторы изобоетения Е. Н. Мошнин, A. А. Бут-Гуссаинов, Н. И. Жильцов и Б. М. Романов

Заявитель Центральный научно-исследовательский институт технологии машиностроения

УСТАНОВКА ДЛЯ ВЫТЯЖКИ ШТУЦЕРОВ И ПАТРУБКОВ

НА ТРУБНЫХ ЗАГОТОВКАХ 1

Установки для вытяжки штуцеров и патрубков на трубных заготовках, содержащие вертикальный гидравлический пресс с верхней и нижней неподвижными траверсами, стянутыми колоннами, на которых расположен ползун, и горизонтальное вытяжное устройство с подвижной траверсой и неподвижной стойкой, известны.

Предложенная установка отличается от известной тем, что вертикальный гидравлический пресс снабжен вытяжным устройством, выполненным в виде смонтированного в верхней траверсе пресса гидравлического цилиндра, шток которого, с вытяжной тягой на конце взаимодействует с ползуном. Рядом с прессом установлен сверлильный станок. Стол пресса может возвратно-поступательно перемещаться в горизонтальной плоскости и снабжен программной установочной планкой, с которой взаимодействуют расположенные .в нижней его траверсе и сверлильном станке фиксаторы.

Кроме того, в подвижной траверсе горизонтального вытяжного устройства закреплены тяги с головками»а концах, свободно входящие в отверстия, выполненные в неподвижной стойке.

Установка обладает широкими технологическими возможностями и более производительна. На ней |без перестановки оснастки выполняют одиночные патрубки на длинномерных трубах, а также сверлят отверстия под патрубки с последующей их вытяжкой. Установка повышает качество изделий и предотвращает

5 воздействие усилий горизонтального вытяжного устройства на элементы вертикального пресса.

На фиг. 1 изображена установка в общем виде: на фиг. 2 — то же, вид в плане (без верх10 ней траверсы и ползуна вертикального пресca); на фиг. 3 — силовая система горизонтального вытяжного устройства.

Предлагаемая установка состоит из вергикального гидравлического пресса 1, горизоп15 тального вьггяжного устройства 2 и сверлильного станка 3, Вертикальный гидравлический пресс содержит верхнюю 4 и нижнюю 5 неподвижные траверсы, а гакже ползун б . В верхней траверсе

20 4 смонтирован вытяжной цилиндр 7 со штоком 8, имеющим на конце упорный бурт 9, к которому крепится вытяжная тяга 10.

Пресс снабжен выдвижным столом 11, приводимым в движение гидроцилиндром 12, смонтированным в .нижней траверсе 5. Стол перемещается возвратно-поступательно в г0ризочтальной плоскости. Закрепленный в столе 11 пресса фиксатор 18 позволяет изменять крайние положения стола относительно прес30

212968

На боковой стороне выдвижного стола имеется съемная программная планка 14 с отверстиями, а в нижней траверсе 5 и сверлильном станке 8 — фиксирующие устройства 15, расположенные по осям вертикального пресса 1 и сверлильного станка 3. При помощи планки

14 и фиксирующих устройств 15 трубная заготовка, закрепленная в нижней половине 16 штампа на выдвижном столе 11 для вытяжки одиночных патрубков, устанавливается точно по оси пресса отверстиями, просверленными на сверлильном станке 8.

Горизонтальное вытяжное устройство 2 предназначено для привода к.линового толкателя 17 при групповой вытяжке штуцеров на коллекторах и для заведения инструмента при вытяжке патрубков на длинных трубах. Оно снабжено гидроцилиндром 18, ползуном 19, передней подвижной траверсой 20 с приводным гидроцилиндром 21 и распорными тягами 22.

Работает устройство следующим образом.

При вытяжке патрубков, например, на тройнике нагретая заготовка с предварительно выфрезерованным отверстием устанавливается в нижней половине 16 штампа. Под давлением жидкости в верхней полости вытяжного цилиндра 7 шток опускается совместно с ползуном б пресса, на который воздействует упорный бурт 9,штока.

К моменту соприкосновения верхней половины 28 штампа с заготовкой вытяжная тяга

10 входит в отверстие пуансона, установленного на оправке в полости трубной заготовки, и останавливается в крайнем .нижнем положении, так как поршень в это время опускается на дно цилиндра 7, При дальнейшем ходе ползуна 6 пресса происходит обжим заготовки по диаметру и частичное оформление патрубка по пуансону, Включением вытяжного цилиндра на рабочий ход (вверх) осуществляется окончательная вытяжка патрубка тройника.

При вытяжке патрубков .на длинных трубах стол 11 выдвигается влево, труба закрепляется в штампе и в ней сверлится отверстие, после чего стол подается вправо до совмещения центра отверстия с осью штока вытяжного цилиндра 7 при помощи программной планки и фиксирующего устройства. Затем производится местный нагрев трубы и вытяжка патрубка. При наличии патрубков на трубе.все операции повторяются, исключая установку и закрепление трубы, при этом места сверления совмещают с осью сверлильного станка и с осью вытяжного штока посредством установочной программной планки 14, фиксатора 15 и электрической следящей:системы. При групповой вытяжке штуцеров затотовка закрепляется в штампе и зажимается между ползуном 6 и нижней траверсой 5, после

Я

60 чего подается жидкость в гидроцилиндр 21.

В результате передняя подвижная траверса

20 горизонтального вытяжного устройства вводит внутрь трубы блок пуансонов,24. Затем включается гидроцилиндр 18, который приводит в рабочее движение ползун 19 с клиновым толкателем 17, закрепленным на нем и производящим вытяжку штуцеров посредством пуансонов. Передняя подвижная траверса 20 при рабочем ходе нагружается усилием, развиваемым горизонтальным цилиндром 18. Это усилие воспринлмается горизонгальными тягами 22, проходящими через отверстия во фланце-стойке 25 и опирающимися на нее своими головками 26.

Благодаря такой конструкции усилие, развиваемое горизонтальным цилиндром 18 при вытяжке штуцеров, замыкается в системе: цилиндр 18 — передняя траверса 20 — инструмент и распорные тяги 22.

Предмет изобретения

l. Установка для вытяжки штуцеров и патрубков на трубных заготовках, содержащая вертикальный гидравлический пресс, снабженный верхней и нижней неподвижными траверсами, стянутыми колоннами, на которых расположен ползун; и горизонтальное вытяжное устройство с подвижной траверсой и неподвижной стойкой, отличающаяся тем, что, с целью расширения технологических возможностей установки и обеспечения выполнения одиночных .патрубков на длинномерных трубах, а также объединения на одной установке предварительного сверления отверстий с последующей вытяжкой патрубков и повышения качества изделий, вертикальный гидравлический пресс снабжен вытяжным устройством, выполненным в виде смонтированного в верхней траверсе пресса гидравлического,цилиндра, шток которого имеет на конце вытяжную тягу и находится во взаимодействии с ползуном, а рядом с прессом установлен сверлильный станок, при этом сгол пресса имеет возможнос гь возвратно;поступательного перемещения в горизонталыной плоскости и снабжен программной установочной планкой, а в,нижней его траверсе и сверлильном станке расположены фиксчторы, взаимодействующие с указанной планкой.

2. Установка по п, 1, отличающаяся тем, что, с целью ограничения движения подвижной траверсы горизонтального вытяжного устройства и предотвращения воздействия его усилий непосредственно на элементы вертикального:пресса, в указанной подвижной траверсе закреплены тяги, свободно входящие в соответствующие им отверстия, выполненные в неподвижной стойке и имеющие на своих концах головки.
