Катализатор для окисления окиси углеродав воздухе

Катализатор для окисления окиси углеродав воздухе

Иллюстрации

Показать все

Реферат

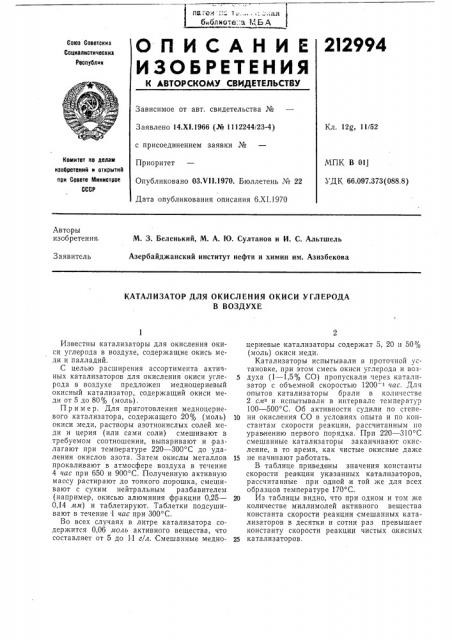

пагеи:: т=:..„, -, ая библиоте:..а V;EA

2I2994

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 12g, 11/52

Заявлено 14.Х!.1966 (№ 1112244/23-4) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Ч!!.1970. Бюллетень № 22

Дата опубликования описания 6.XI.1970

Комитет ло делам изооретений и открытий ори Совете Министров

СССР

МПК В 01J

УДК 66.097.373(088.8) Авторы изобретения, М. 3. Беленький, М. А. Ю. Султанов и И. С. Альтшель

Азербайджанский институт нефти и химии им. Азизбекова

Заявитель

КАТАЛИЗАТОР ДЛЯ ОКИСЛЕНИЯ ОКИСИ УГЛЕРОДА

В ВОЗДУХЕ

Известны катализаторы для окисления окиси углерода в воздухе, содержащие окись меди и палладий.

С целью расширения ассортимента активных катализаторов для окисления окиси углерода в воздухе предложен медноцериевый окисный катализатор, содержащий окиси меди от 5 до 80% (моль) .

Пример. Для приготовления медноцериевого катализатора, содержащего 20% (моль) окиси меди, растворы азотнокислых солей меди и церия (или сами соли) смешивают в требуемом соотношении, выпаривают и разлагают при температуре 220 †3 С до удаления окислов азота. Затем окислы металлов прокаливают в атмосфере воздуха в течение

4 час при 650 и 900 С. Полученную активную массу растирают до тонкого, порошка, смешивают с сухим нейтральным разбавителем (например, окисью алюминия фракции 0,25—

0,14 мм) и таблетируют. Таблетки подсушивают в течение 1 час при 300 С.

Во всех случаях в литре катализатора содержится 0,06 лго гь активного вещества, что составляет от 5 до 11 г/л. Смешанные медноцериевые катализаторы содержат 5, 20 и 50% (моль) окиси меди.

Катализаторы испытывали в проточной установке, при этом смесь окиси углерода и воз5 духа (1 — 1,5% СО) пропускали через катализатор с объемной скоростью 1200 г час. Для опытов катализаторы брали в количестве

2 смз и испытывали в интервале температур

100 — 500 С. Об активности судили по степеl0 ни окисления СО в условиях опыта и по константам скорости реакции, рассчитанным по уравнению первого порядка. При 220 — 310 С смешанные катализаторы заканчивают окисление, в то время, как чистые окисные даже

15 не начинают работать.

В таблице приведены значения константы скорости реакции указанных катализаторов, рассчитанные при одной и той же для всех образцов температуре 170 С.

20 Из таблицы видно, что при одном и том же количестве миллимолей активного вещества константа скорости реакции смешанных катализаторов в десятки и сотни раз превышает константу скорости реакции чистых окисных

25 катализаторов. л я(.; „ ю . .=,„ . ..::, 2 1;2994 :- -=:

Таблица

Константы скорости реакции, ce« — температура прзкаливап пя 650 С температура прокаливания 900 С

Состав катализато1

I(КСсО., I(KCuO К ров % (моль) К/ICCeO., К/КСиО

0,0012

0,0021

276

0,3720

0,1050

318

184

601

207

52

20 Си О .21

4 5

О 1910

163

50 С и О

Предмет изобретения

1. Катализатор для окисления окиси углерода в воздухе на основе окиси меди, отличаю бийся тем, что, с целью повышения активноРедактор Каранова

Корректор Jl. Б. Бадылама

Заказ 3020 2 T1lp2iK 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, уК-35, Раушская иаб., д. 4;5

Типо) рафия, пр. Сапунова, 2

100 СеО

100 СиО

5 СиО

0,002

0,006

0,550

1 200

0,446 сти катализатора, в его состав введена окись цер ия.

2. Катализатор по п. 1, отличающийся тем, что в него введено окиси меди от 5 до 80% (мольн;).
