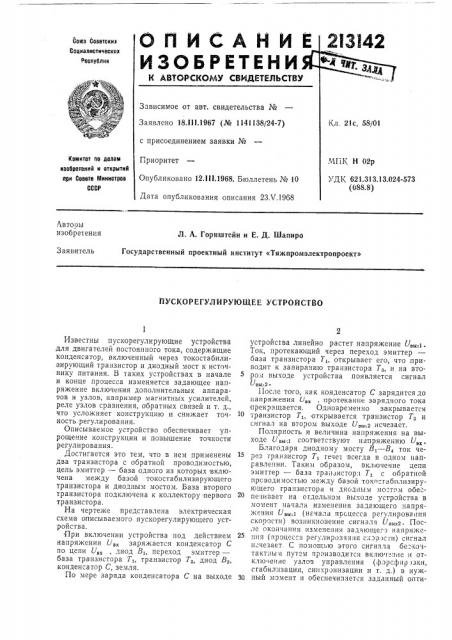

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 18 111.1S67 (№ 1141138/24-7) с присоединением заявки №

Приоритет

Опубликовано 12.111.1968. Бюллетень № 10

Дата опубликования описания 23.V.!968

Комитет по отелам изобретений и открытий ври Совете Министров

СССР

4-573

Авто вы изобретения

Л. А. Горнштейн и Е. Д. Шапиро

Государственный проектный институт «Тяжпромэлектропроект»

Заявитель

11УСКОРЕГУЛИРУЮ1ЦЕЕ УСТРОЙСТВО!

Известны пускорегулирующие устройства для двигателей постоянного тока, содержащие конденсатор, включенный через токостабилизирующий транзистор и диодный мост к источнику питания. В таких устройствах в начале и конце процесса изменяется задающее напряжение включения дополнительных аппаратов и узлов, например магнитных усилителей, реле узлов сравнения, о братных связей и т, д., что усложняет конструкцию и снижает точность регулирования.

Описываемое устройство обеспечивает упрощение конструкции и повышение точности регулирования.

Достигается это тем, что в нем применены два транзистора с обратной проводимостью, цепь эмиттер — база одного из которых включена между базой токостабилизирующето транзистора и диодным мостом, База второго транзистора подключена к коллектору первого транзистора.

На чертеже представлена электрическая схема описываемого пускорегулирующего устройства.

При включении устройства под действием напряжения U,„çàðÿÿàåòñë конденсатор С по цепи U„„„, диод В1, переход эмиттер— база транзистора Т„транзистор Т», диод В, конденсатор С, земля.

По мере заряда конденсатора С на выходе устройства линейно растет напряжение У,„ч.

Ток, протекающий через переход эмиттер— база транзистора Т1, открывает его, что приводит к запиранию транзистора Т;, и на второ »> выходе устройства .появляется сигнал вы. 2 °

11осле тото, как конденсатор С зарядитсядо напряжения U,„, протекание зарядного тока прекращается. Одновременно закрывается

10 транзистор T>., открывается транзистор Та и сигнал на втором выходе U, 2 исчезает.

Полярность и величина напряжения на выходе U,ä соответствуют напряжению

Благодаря диодному мосту В,— В„. ток через транзисгор Т, течет всегда в одном направлении. Таким образом, включение цепи эмиттер — база транзистор» Т, с обратной прсводимостью между базой токостабплизирую цего гранзистора и дисд ым мо"том обе:печивает на отдельном выходе устройства в момент начала изменения задающего напряжения U,,, (неча»» процесса регулирования скорости) возникновение сигнала У„„2. После окончания изменения задающего напряжения (процесс» регулирования скэросги) сигнал исчезает. С помощью этого сигнала бе=контактным пут"м производится включение и отключение узлов управления (форсфир зки, стабилизации, синхронизации и т. д.) в нуж30 ный момент и обеспечивается заданный опти213142 ох

Составитель С. Слуцкая

Техред Т, П. Курилко Корректоры: Л. В. Наделяева и А. П. Васильева

Редактор Г. Гуськова

Заказ 1048/16 Тираж 530 Подписное

ЦИИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 мальный режим регулирования окоросги привода.

Предмет изобретения

Пуокорегулирующ е устройство для двигателей постоячного тока, содержащее конденсатор, включенный через токостабилизирующий транзистор и диодный мост к источнику питания, узлы стабилизации, форсировки и синхронизации, отличающееся тем, что, с целью упрощения конструкций и повышения точности регулирования, применены два транзистора с обратной проводимостью, цепь эмиттер — база одного из которых включена между базой токостабилизирующего транзистора и диодным мостом, а база вгорого транзистора подключена к коллектору первого транзистора,
