Реферат



! : I58

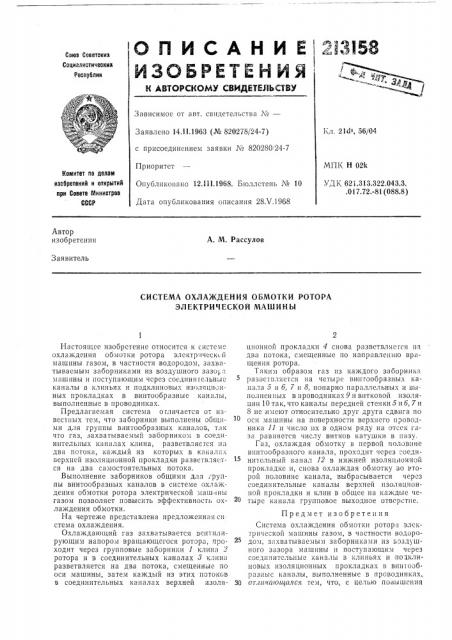

ОПИСАНИЕ 13

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 21d, 56/04

Заявлено 14.11.1963 (л 820278/24-7) с присоединением заявки ¹ 820280 24-7

Приоритет

Опубликовано 12.111.1968. Бюллетень № 10

Дата опубликования описания 28Х.1968

МПК Н 02k

УД K 621.313.322.043.3. .017.72.-81 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. М. Рассулов

Заявитель

СИСТЕМА ОХЛАЖДЕНИЯ ОБМОТКИ РОТОРА

ЗЛЕКТРИЧЕСКОЙ МАШИHЪ1

Настоящее изобретение относится к системс охлаждения обмотки ротора электр.f÷åñêi é машины газом, в частности, водородом, захватываемым заборниками из воздушного зазора машины и поступающим через соединигсльныс каналы в клиньях и подклиновых изоляционных прокладках в винтообразныс каналы, выполненные в проводниках.

Предлагаемая система о гличается от известных тем, что заборники выполнены общими для группы винтообразных каналов, тяк что гяз, захватываемый заборником в соединительных каналах клина, разветвлясгся ня два потока, каждый из которых в каналах верхней изоляционной прокладки разветвляется на два самостоятельных потока.

Выполнение заборников общими для .руппы винтообразных каналов в системе охлаждения обмотки ротора электрической машины газом позволяет повысить эффективность охлаждения обмотки.

На чертеже представлена предложенная сп стема охлаждения.

Охлаждающий газ захватывается вснтплирующим напором вращающегося ротора, проходит через групповые заборники 1 клина 2 ротора и в соединительных каналах 3 клина разветвляется на два потока, смещенные по оси машины, затем каждый из этих потоков в соединительных каналах верхнеи лзоляционной прокладки 4 снова развствлясгся па два потока, смещенные по направленшо вращения ротора.

Таким образом газ из каждого заборникя разветвляется на четыре вин тообразных канала б и б, 7 и 8, попарно параллельных и выполненных в проводниках 9 и витковой изоляции 10 так, что каналы передней стенки б и б, 7 и

8 не имеют относительно друг друга сдвига по оси машины на поверхности верхнего проводника 11 и число их в одном ряду на отсек газа равняется числу витков катушки в пазу.

Газ, охлаждая обмотку в первой половине винтообразного канала, проходит через соединительный канал 12 в нижней изоляционной прокладке и, снова охлаждая обмотку во второй половине канала, выбрасывается через соединительные каналы верхней изоляционной прокладки и клин в общее на каждые четырс канала групповое выходное отверстие.

Предмет изобретения

Система охлаждения обмотки ротора электрической машины газом, в частности водородом, захватываемым заборниками из воздушного зазора машины и поступающим через соединительные каналы в клиньях и подклиновых изоляционных прокладках в винтообразныс каналы, выполненные в проводниках, 30 orëè÷àþè àÿñÿ тем, что, с целью повышения

213158 — — 4

/ 7

) Редактор Т. 3. Орловская Текред Т. П. Курилко Коррскторис E. H. Гудзова и Г. И, Плеыакова

Заказ 1046/17 Тира к 530 Подписпое

ЦИИИПИ Когяитета по делагл изобрсте пй и открытий при Совете Миппсгров СССР

Москва, Цепгр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 эффективности охлаждения, указанные заборники выполнены общими для группы впптообразных каналов, так что газ, захваты; аемый каждым заборником в соедините:IbHbIx. капалах клина, разветвляется па два потока„ка кдый из которых в канала верхней изоляционной прокладки разветвляется на два самостоятельных потока.
