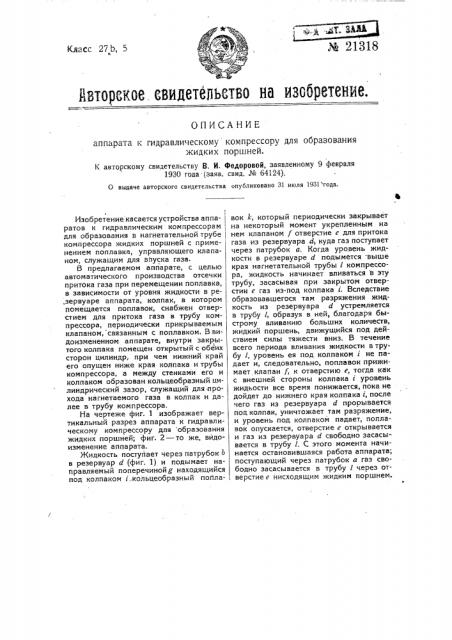

ОПИСАНИЕ аппарата к гидравлическому компрессору для образования жидких поршней.

К авторскому свидетельству В. И. федоровой, заявленному 9 февраля

1930 года (заяв. свид. ¹ 64124), 0 выдаче авторского свидетельства опубликовано 31 июля 1931 года.

Изобретение касается устройства аппаратов к гидравлическим компрессорам для образования в нагнетательной трубе компрессора жидких поршней с применением поплавка, управляющего клапаном, служащим для впуска газа.

В предлагаемом аппарате, с целью автоматического производства отсечки притока газа при перемещении поплавка, в зависимости от уровня жидкости в ре,зервуаре аппарата, колпак, в котором помещается поплавок, снабжен отверстием для притока газа в трубу компрессора, периодически прикрываемым клапаном, связанным с поплавком. В видоизмененном аппарате, внутри закрытого колпака помещен открытый с обеих сторон цилиндр, при чем нижний край

его опущен ниже края колпака и трубы компрессора, а между стенками его u колпаком образован кольцеобразный цилиндрический зазор, служащий для.прохода нагнетаемого газа в колпак и далее в трубу компрессора.

На чертеже фиг. 1 изображает вертикальный разрез аппарата к гидравлическому компрессору для образования жидких поршней; фиг. 2 — то же, вйдоизменение аппарата.

Жидкость поступает через патрубок Ь в резервуар d (фиг. 1) и подымает направляемый поперечинойу находящийся под колпаком i,êoëüöåoáðàçíûé пойлавок, который периодически закрывает на некоторый момент укрепленным на нем клапаном f отверстие е для притока газа из резервуара d; куда газ поступает через патрубок а. Когда уровень жидкости в резервуаре d подымется выше края нагнетательной трубы l компрессора, жидкость начинает вливаться в эту трубу, засасывая при закрытом отверстии е газ из-под колпака 1. Вследствие . образовавшегося там разряжения жидкость из резервуара d устремляется в трубу 1, образуя в ней, благодаря быстрому вливанию больших количеств, жидкий поршень, движущийся под действием силы тяжести вниз. В течение всего периода вливания жидкости в трубу l, уровень ея под колпаком 1 не падает и, следовательно, поплавок прижимает клапан f, к отверстию е, тогда как с внешней стороны колпака 1 уровень жидкости все время понижается, пока не дойдет до нижнего края колпака 1, после чего газ из резервуара d прорывается под колпак, уничтожает там разряжение, и уровень под колпаком падает, поплавок опускается, отверстие е открывается и газ из резервуара d свободно засасывается в трубу 1. С этого момента начинается остановившаяся работа аппарата; поступающий через патрубок а газ свободно засасывается в трубу l через отверстие е нисходящим жидким поршнем.

Жидкость, поступающая через патрубок Ь, постепенно повышая уровень в резервуаре d, снова подымает кольцеобразный поплавок 1с, который в некоторый момент перекрывает клапаном f отверстие е и прекращает приток газа под колпак i, вследствие чего там опять образуется разряжение, благодаря всасыванию газа из-под колпака нисходящим жидким поршнем, что снова вызывает усиленное вливание жидкости из резервуара d в трубу 1, образование нового жидкого поршня и т. д.

В видоизменении аппарата к гидравлическому компрессору для образования жидких поршней, изображенному на фиг. 2, жидкость, поступающая через патрубок b, наполняет резервуар d u закрывает кольцеобразный цилиндрический зазор между стенками колпака i u открытого с обеих сторон цилиндра 1, служащий для свободного прохода в нисходящую трубу l газа из резервуара d, поступающего туда через патрубок а.

Когда уровень жидкости в резервуаре d подымется выше края трубы l, жидкость начинает вливаться в последнюю, засасывая при закрытом кольцеобразном зазоре между стенками колпака 1 и цилиндра j газ из-под колпака 1. Вследствие образовавшегося там разряжения, жидкость из резервуара d устремляется в трубу 1, образуя, благодаря быстрому вливанию большого количества, жидкий поршень в последней, движущийся под действием силы тяжести вниз. Благодаря разряжению под колпаком 1 одновременно подымается вверх жидкостный запор между стенками колпака 1, и цилиндром / и, вследствие уменьшения поперечного сечения кольцеобразного зазора, увеличивает высоту, чем предотвращается его проскакивание в колпак над верхним краем цилиндра. Когда уровень жидкости, вследствие вытекания ее через трубу l, станет ниже нижнего края цилиндра 1, газ прорывается под колпак i и уничтожает там разряжение, вследствие чего жидкостный запор кольцеобразного зазора выпадает и открывает свободный доступ газа в трубу 1, а поступающий через патрубок а газ свободно засасывается в трубу l через кольцеобразный зазор нисходящим жидким поршнем. Жидкость, поступающая через патрубок b, снова постепенно повышает сво" уровень в резервуаре d u на некоторый момент закрывает доступ газа под колпак i. Вследетвие этого давление под колпаком 1 падает, и засасываемая жидкость снова образует жидкостный запор в кольцеобразном зазоре, что же касается нисходящего жидкого поршня, то он продолжает высасывание из-под колпака i газа и понижает там давление, в виду чего жидкостный запор втягивается выше, чем и вызывается усиленное вливание жидкости в трубу b, образование нового жидкого поршня и т. д.

Предмет изобретения.

1. Йппарат к гидравлическому компрессору для образования жидких поршней с применением поплавка, управляющего колпаком, служащим для впуска газа, отличающийся тем, что для притока нагнетаемого газа в трубу l (ôèã, 1) компрессора колпак i снабжен отверстием е, прикрываемым периодически поплавковым клапаном известного уже устройства, с целью автоматического производства отсечки притока газа при перемещении поплавка вверх и вниз, в зависимости от уровня жидкости в резервуаре .d аппарата.

2. Видоизменение по и. 1 аппарата к гидравлическому компрессору, отличающееся тем, что для „притока нагнетаемого газа в трубу 1 компрессора (фиг. 2) внутри колпака i помещен открытый с обеих сторон цилиндр J, стенки коего образуют со стенками колпака кольцеообразный цилиндрический зазор, служащий для прохода нагнетаемого газа в колпак и далее в трубу 1, для чего нижний край цилиндра опущен ниже краев трубы 1 и колпака i.
