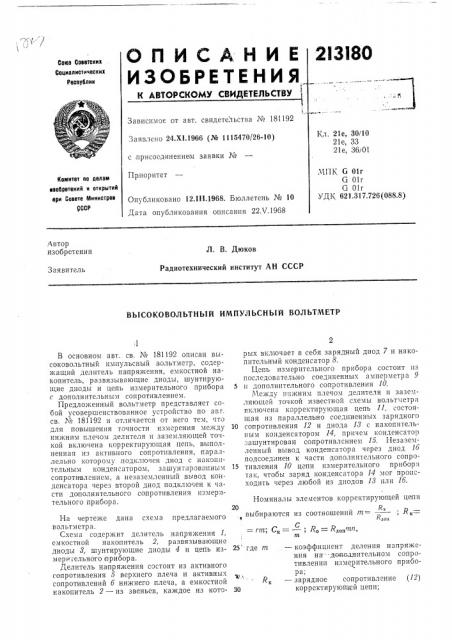

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

2I3i80

Союа Советских

Социалистических

Ресоублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 181192

Заявлено 24.XI.1966 (№ 1115470/ 26-10) Кл. 21е, 30/10

21е, 33

21е, 36/Ol с присоединением заявки №

Приоритет

МПК С 01г

G Ol r

G Olr

УДК 621.317.726(088.8) Комитет ло делам иаобретений и открытий ери Совете Министров

СССР

Опубликовано 12.1111968, Бюллетень № 10

Дата опубликования описания 22.V.1968

Автор изобретения

Л. В. Дюков

Радиотехнический институт АН СССР

Заявитель

ВЫСОКОВОЛЬТНЫЙ ИМПУЛЬСНЫЙ ВОЛЬТМЕТР рых включает в себя зарядный диод / и накопительный конденсатор 8.

Цепь измерительного прибора состоит пз последовательно соединенных амперметра 9

5 и дополнительного сопротивления 10.

Между нижним плечом делителя и заземляющей точкой известной схемы вольт етра включена корректирующая цепь 11, состоящая из параллельно соединенных зарядного

10 сопротивления 12 и диода 1> с накопительным конденсатором 14, причем конденсатор зашунтирован сопротивлением 15. Незаземленный вывод конденсатора через диод 1б подсоединен к части дополнительного сопро15 тивления 10 цепи измерительного прибора так, чтобы заряд конденсатора 14 мог происходить через любой из диодов 18 илн 1б.

Номиналы элементов корректирующей цепи

20 Я„ выбираются из соотношений m= "; R„=

/ дОП

= rm; С„= —; Ro = Raonmn, т

25 где т.

Ъ р

В основном авт. св. № 181192 описан высоковольтный импульсный вольтметр, содер>кащий делитель напряжения, емкостной накопитель, развязывающие диоды, шунтирующие диоды и цепь измерительного прибора с дополнительным сопротивлением.

Предло>кенный вольтметр представляет собой усовершенствованное устройство по авг. св. ¹ 181192 и отличается от него тем, что для повышения точности измерения между нижним плечом делителя и заземляющей точкой включена корректирующая цегь, выполненная из активного сопротивления, napaëлельно которому .подклю 10Н диод с накопительным конденсатором, зашунтнрованным сопротивлением, а незаземленный вывод конденсатора через второй диод подклo÷åí к части дополнительного сопротивления измерительного прибора.

На чертеже дана схема предлагаемого вольтметра.

Схема содержит делитель напряжечия 1, емкостной накопитель 2, развязывающие диоды >, шунтирующие диоды 4 II цепь измеригельного прибора.

Делитель напря>кения состоит из активного сопротивления 5 верхнего плеча и активных сопротивлений б нижнего плеча, а емкостной накогитель 2 — из звеньев, каждое из кото— коэффициент деления напряжения на.--дополнительном сопротивлении измерительного прибора; — зарядное сопротивление (12) корректирующай цепи;

213180

Предмет изобретения

Р и

Составитель Н. Чижевская

Техред P. М. Новикова

Редактор Л. Утехина

Корректоры: О. Б. Тюрина и С. А. Башлыкова

Заказ 1036/3 Тираж 530 Подписное

LIHHI4llH Комитета по делам изобретений и открытий при Совете Министров CCCP

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

R „ дополнительное сопротивление к прибору (10);

R — активное сопротивление корректирующей цепи;

n — количество звеньев;

С вЂ” емкость конденсатора звена;

С„ — накопительная емкость (14) корректирующей цепи;

1т, — сопротивление (15), шунтирующее накопительную емкость.

Значение т выбирается меньше единицы с тем, чтобы снизить влияние напряжения на емкости С„на показания прибора. Однако значение т не может быть очень мало, так как напряжение на емкости С„должно быть значительно больше падения напряжения на диодах.

На практике в большинстве случаев следует выбирать m=0,1 —:0,3.

Погрешность измерения предлагаемого импульсного вольтметра с достаточной для практики точностью определяется формулой где 6 — относительная погрешность измерения;

Q — скважность измеряемых импульсов.

При этом второе слагаемое формулы (1)

5 учитывается только при его положительных значениях.

Таким образом, описываемый вольтметр имеет значительно меньшую погрешность на малых скважностях и почти линейную зави10 симость этой гогрешности вплоть до скважностей, примерно равных Я=пз.

15 Высоковольтный импульсный вольтметр по авт. св. № 181192, отличающийся тем, что, с целью повышения точности измерения, между нижним плечом делителя и заземляющей точкой включена корректирующая цепь, вы20 полненная из активного сопротивления, параллельно которому подключен диод с накопительным конденсатором, зашунтированным сопротивлением, а незаземленный вывод конденсатора через второй диод подключен к

25 части дополнительного сопротивления измерительного,прибора.
