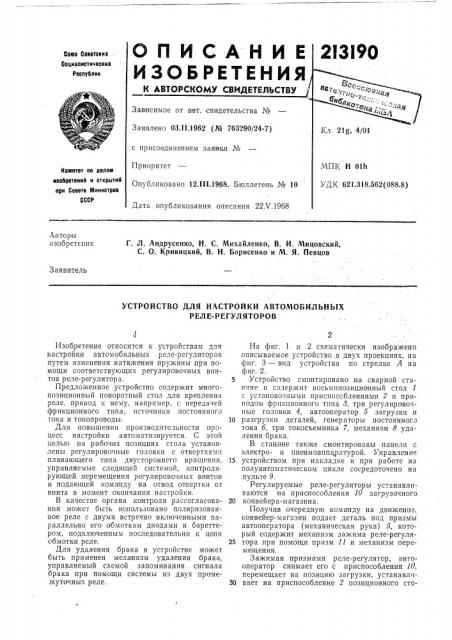

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив ., Социалистическиа

Республик

Зависимое от а вт. свидетельства №

Заявлено 03.11,1962 (№ 763290/24-7) с присоединением заявки №

Приоритет

Опубликовано 12.11!.1968. Бюллетень № 10

Комитет оо аелам иаооретеиий и открытий ори Совете Министров

QCCP

Дата опубликования описания 22.V.1968

Авторы изобретения

Г. Л. Андрусенко, Н. С. Михайленко, В. И. Мицовский, С. О. Кривицкий, В. Н. Борисенко и М. Я. Певцов

Заявитель

УСТРОЙСТВО ДЛЯ НАСТРОЙКИ АВТОМОБИЛЬНЫХ

РЕЛЕ-РЕГУЛЯТОРОВ

Изобретение относится к устройствам для настройки автомобильных реле-регуляторов путем изменения натяжения пружины лри помощи соответствующих регулировочных винтов реле-регулятора.

Предложенное устройство содержит многопозиционный поворотный стол для крепления реле, привод к нему, например, с передачей фрикционного типа, источники постоянного тока и токопроводы.

Для повышения производительности процесс настройки автоматизируется. С этой целью на рабочих позициях стола установлены регулировочные головки с отверткам:t плавающего типа двустороннего вращения, управляемые следящей системой, контролирующей перемещения регулировочных винтов и подающей команду на отвод отвертки от винта в момент окончания настройки.

В качестве органа контроля рассогласования может быть использовано поляризованное реле с двумя встречно включенными параллельно его обмоткам диодами и бареттером, подключенным последовательно к цепи обмотки реле.

Для удаления брака в устройстве может быть применен механизм удаления брака, управляемый схемой запоминания сигнала брака при помощи системы из двух промежуточных реле.

На фиг. 1. и 2 схематически изображено описываемое устройство в двух проекциях, на фиг. 3 — вид устройства по стрелке А на фиг. 2.

5 Устройство смонтировано на сварной станине и содержит восьмипозиционный стол I с установо-.ными приспособлениями 2 и приводом фрикционного типа 8, три регулировочные головки 4, автооператор 5 загрузки и

10 разгрузки деталей, генераторы постоянного тока б, три токосъемника 7, механизм 8 удаления брака.

В станине также смонтированы панели с электро- и пневмоаппаратурой. Управление

15 устройством при накладке и при работе на полуавтоматическом цикле сосредоточено на пульте 9.

Регулируемые реле-регуляторы устанавливаются на приспособления 10 загрузочного

20 конвейера-магазина.

Получив очередную команду на движение, конвейер-магазин подает деталь под призмы автооператора (механическая рука) б, который содержит механизм зажима реле-регуля25 тора при помощи призм 11 и механизм перемещения.

Зажимая призмами реле-регулятор, автооператор снимает его с приспособления 10, перемещает на позицию загрузки, устанавли30 вает на приспособление 2 позиционного сто213190 ла, где он автоматически фиксируется специальными прижимами. С разжатыми призмами автооператор возвращается в исходное положение, после чего позиционный стол поворачивается на 45 и реле-регулятор попадает на позицию регулировки 1. Здесь к клеммам регулируемого реле-регулятора подводится токосъемник 7, включающий его в соответствующую схему. Подвод токосъемника осуществляется пневмоцилиндрами, а конечные его положения фиксируются микропереключателями.

Получив сигналы рассогласования, электрическая система дает команду регулировочной головке 4, которая, взаимодействуя отверткой плавающего типа с регулировочным винтом реле-регулятора, производит регулировку электрических параметров катушки реле обратното тока.

Процесс регулировки контролируется электросхемой устройства.

При получении необходимых параметров катушки реле обратного тока регулировку прекращают, отводя от реле-регулятора отвертку и токосъемник.

В то время, когда производится регулировка, цикл загрузки повторяется, и после поворота позиционного стола на 45 на позицию 1;попадает очередное реле-регулятор.

Ha II и ПI позициях регулируются соответственно катушки реле регулируемого напряжения и реле регулируемого тока. Последовательность срабатывания механизмов и принцип регулировки на этих позициях аналогичны регулировке на 1 позиции.

Таким образом, регулировка происходит одновременно на I, II и П1 позициях. Команда на начало регулировки на каждом цикле для всех позиций дается одновременно, длительность же регулировки для каждой позиции и каждого реле-регулятора различна, поэтому стол поворачивается только после окончания лимитирующей операции.

После регулировки всех трех элементов реле-регулятор попадает на позицию разгрузки. Автооператор подходит к поворотному столу и призмами зажимает реле-регулятор, .после чего возвращается в исходное положение, разжимает призмы и укладывает отрегулированное реле-регулятор на конвейер.

Если реле-регулятор невозможно отрегулировать, включается реле брака, и появляется сигнал. Срабатывает механизм 8 удаления брака и бракованное реле-регулятор удаляется с конвейера.

10 При регулировке реле рассогласование контролируется,поляризованным реле с двумя г встречно включенными параллельчо его оомоткам диодами и бареттером, подключенным последователь IO к цепи обмотки поляризо15 ванного реле.

Предмет изобретения

1. Устройство для настройки автомобиль20 ных реле-регуляторов путем изменения натяжения пружины при помощи соответствующих регулировочных винтов реле-регулятора, содержащее многопозиционный поворотный стол для крепления реле, привод к нему, на25 пример, с передачей фрикционного типа, источники постоянного тока и токопроводы, отличающееся тем, что, с целью повышения производительности путем автоматизации процесса настройки, на рабочих позициях сто30 ла установлены регулировочные головки с отвертками плавающего типа двустороннего вращения, управляемые следящей системой, контролирующей перемещения указанных регулировочных винтов и подающей команду на

35 отвод отвертки от винта в момент окончания настройки.

2, Устройство по п. 1, отличающееся тем, по в качестве органа контроля рассогласования использовано поляризованное реле с

40 двумя встречно включенными параллельно его обмоткам диодами и бареттером, подключенным последовательно к цепи обмотки реле.

3. В устройстве по п. 1 применение меха45 низма удаления брака, управляемого схемой запоминания сигнала брака при помощи системы из двух промежуточных реле.

Фиг i

Nuz 7

3 Рыг2
