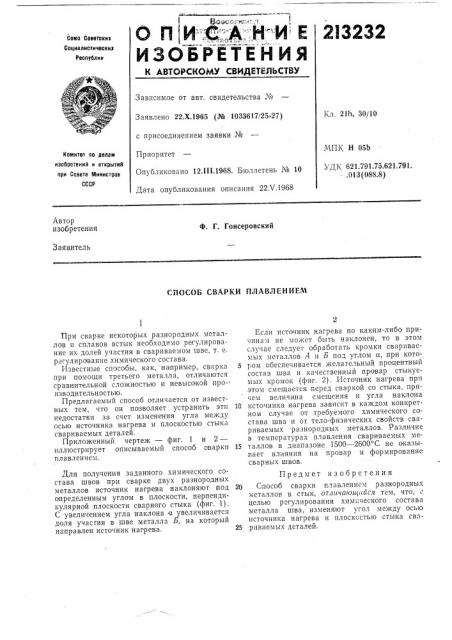

О П

Союз Советскик

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Кл. 21h, 30/10

Заявлено 22.Х.1965 (№ 1033617/25-27) с присоединением заявки №

Приоритет

Опубликовано 12.!!!.1968. Бюллетень № 10

Дата опубликования описания 22Л,1968

МПК Н 05b

УДК 621.791.75.621.791. ..013 (088.8) Комитет по делам изобретений и открмтий при Совете Министров

СССР

Автор изобретения

Ф. Г, Гонсеровский

Заявитель

СПОСОБ СВАРКИ ПЛАВЛЕНИЕМ

При сварке некоторых разнородных металлов и сплавов встык необходимо регулирование их долей участия в свариваемом шве, т. е. регулирование химического состава.

Известные способы, как, на пример, сварка 5 при помощи третьего металла, отличаются сравнительной сложностью и невысокой производительностью.

Предлагаемый способ отличается от известных тем, что он позволяет устранить эти 10 недостатки за счет изменения угла между осью источника нагрева и плоскостью стыка свариваемых деталей.

Приложенный чертеж — фиг. 1 и 2— иллюстрирует описываемый способ сварки 15 плавлением.

Для получения заданного химического состава швов при сварке двух разнородных металлов источник нагрева наклоняют под 20 определенным углом в плоскости, перпендикулярной плоскости сварного стыка (фиг. 1).

С увеличением угла наклона а увеличивается доля участия в шве металла Б, на который направлен источник нагрева. 25

Если источник нагрева по каким-либо причинам не может быть наклонен, то в этом случае следует обработать кромки свариваемых металлов А и Б под углом а, при котором обеспечивается желательный процентный состав шва и качественный провар стыкуемых кромок (фиг. 2). Источник нагрева при этом смещается перед сваркой со стыка, причем величина смещения и угла наклона источника нагрева зависит в каждом конкретном случае от требуемого химического состава шва и от тело-физических свойств свариваемых разнородных металлов. Различие в температурах плавления свариваемых металлов в диапазоне 1500 — 2600 С не оказывает влияния на провар и формирование сварных швов.

Предмет изобретения

Способ сварки плавлением разнородных металлов в стык, отличающийся тем, что, с целью регулирования химического состава металла шва, изменяют угол между осью источника нагрева и плоскостью стыка свариваемых деталей.
