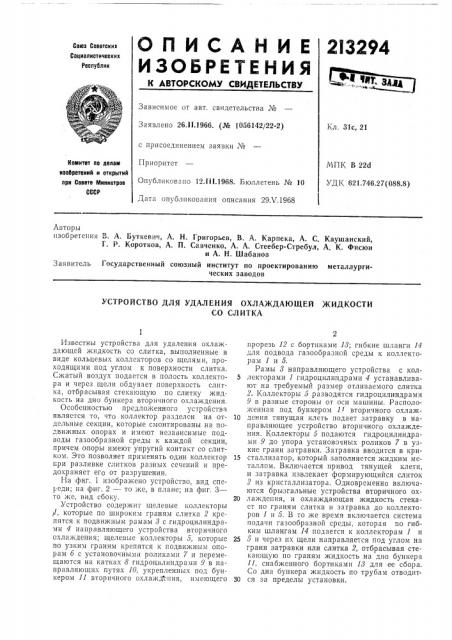

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

4ЦЦ з„

Зависимое от авт. свидетельства №

Заявлено 26,11.1966. (№ 1056142/22-2) Кл. 31с, 21 с присоединением заявки №

Приор итет

Опубликовано 12.ill.1968. Бюллетень № 10

Дата опубликования описания 29Л .1968

МПК В 22d

УДК 621.746.27(088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения В. A. Буткевич, А. H. Григорьев, В. А. Карпека, А. С. Каушанский, Г. Р. Коротков, А. П. Савченко, А. А, Стеебер-Стребул, А. К. Фисюн и А. Н. Шабанов

Заявитель Государственный союзный институт по проектированию металлургических заводов

УСТРОЙСТВО ДЛЯ УДАЛ EH ИЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СО СЛИТКА

Известны устройства для удаления охлаждающей жидкость со слитка, выполненные в виде кольцевых коллекторов со щелями, проходящими под углом к поверхности слитка.

Сжатый воздух подается в полость коллектора и через щели обдувает поверхность слитка, отбрасывая стекающую по слитку жидкость на дно бункера вторичного охлаждения.

Особенностью предложенного устройства является то, что коллектор разделен на отдельные секции, которые смонтированы на подвижных опорах и имеют независимые подводы газообразной среды к каждой секции, причем опоры имеют упругий контакт со слитком. Это позволяет применять один коллектор гри разливке слитков разных сечений и предохраняет его от разрушения.

На фиг. 1 изображено устройство, вид спереди; на фиг. 2 — то жс, в плане; на фиг. 3— то же, вид сбоку.

Устройство содержит щелевые коллекторы 1, которые по широким граням слитка 2 крепятся к подвижным рамам 8 с гидроцилиндрами 4 направляющего устройства вторичного охлаждения; щелевые коллекторы 5, которые

Ilo узким граням крепятся к подвижным опорам б с установочными роликами 7 и перемещаются на катках 8 гидроцилиндрами 9 в направляющих путях 10, укрепленных под бункером 11 вторичного охлажд1:пия, имеющего прорезь 12 с бортиками 18; гибкие шланги 14 для подвода газообразной среды к коллекторам1и5.

Рамы 8 направляющего устройства с кол5 лекторами 1 гидроцилиндрами 4 устанавливают на требуемьш размер orëèâàåèoro слитка

2. Коллекторы 5 разводятся гидроцилиндрами

9 в разные стороны от оси машины. Расположенная под бункером 1! вторичного охлаж10 дсния тянущая клеть подает затравку в направляющее устройство вторичного охлаждения. Коллекторы 5 подаются гидроцилиндрами 9 до упора установочных роликов 7 в узкие грани затравки. Затравка вводится в кри15 сталлизатор, который заполняется жидким металлом. Включается привод тянущей клети, и затравка извлекает формирующийся слиток

2 из кристаллизатора. Одновременно включаются брызгальные устройства вторичного ох20 лаждепия, и охлаждающая жидкость стекает по граням слитка и затравка до коллекторов 1 и 5. В то же время включается система подачи газообразной среды, которая по гибким шлангам 14 подаегся к коллекторам 1 и

25 5 и через их щели направляется под углом на грани затравки или слитка 2, отбрасывая стекающую по граням жидкость на дно бункера

11, снабженного бортиками 18 для ее сбора.

Со дна бункера жидкость по трубам отводит30 ся за пределы установки.

213294

При отклонении слитка от технологической оси разливки коллекторы 1 и 5, установленные на контактирующих со слитком подвижных опорах б и рамах 8, перемещаются вместе со слитком, преодолевая сопротивление гидроцилиндров 4 или 9, предохраняя устройство от разрушения и обеспечивая надежный сдув стекающей по граням жидкости.

При прекращении подачи охлаждающей жидкости коллекторы 1 и 5 могут быть отведены от граней горячего слитка, что исключает их перегрев. В случае использования коллекторов 1 и 5 для отливаемых слитков разных размеров коллекторы 1 и 5 располагают на разных уровнях и они работают с взаимным перекрытием.

Предмет изобретения

Устройство для удаления охлаждающей жидкости со слитка, отлизаемого на установке непрерывной разливки металлов, содержащее охватывающий слиток щелевой коллектор с подводом под давлением газообразной среды, отличающееся тем, что, с целью предохранения коллектора от разрушения и испольip зования одного коллектора при разливке слитков разных сечений, коллектор разделен на отдельные секции, которые смонтированы на контактирующих со слитком подвижных опорах и имеют независимый подвод газообразной среды к каждой секции.

2f3294 Rue. Я
