Устройство для направления слитков

Устройство для направления слитков

Иллюстрации

Показать все

Реферат

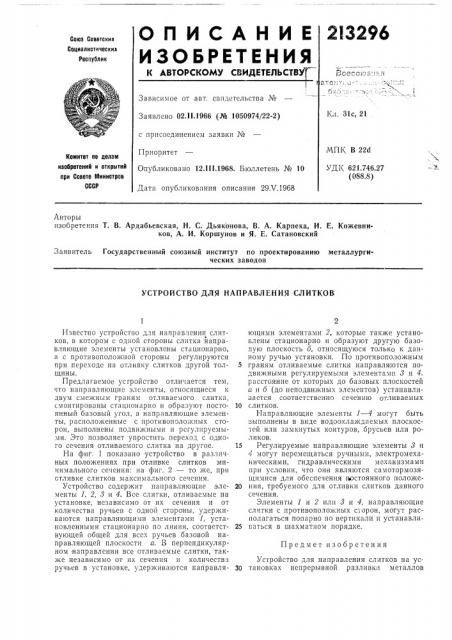

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 31с, 21

Заявлено 02.11.1966 (№ 1050974/22-2) с присоединением заявки №

Приоритет

Опубликовано 12.111.1968. Бюллетень № 10

Дата опубликования описания 29.V.1968

МПК В 22d

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.746.27 (088.8) Авторы изобретения T. В. Ардабьевская, H. С. Дьяконова, В. А. Карпека, И. Е. Кожевников, А. И. Коршунов и Я. E. Сатановский

Заявитель Государственный союзный институт по проектированию металлургических заводов

УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ СЛИТКОВ

Предмет изобретения

Известно устройство для направления слитъ ков, в котором с одной стороны слитка направляющие элементы установлены стационарно, а с противоположной стороны регулируются при переходе на отливку слитков другой толщины.

Предлагаемое усгройство отличается тем, IT0 направляющие элементы, относящиеся к двум смежным граням отливаемого слитка, смонтированы стационарно и образуют постоянный базовый угол, а направляющие элементы, расположенные с противоположных сторон, выполнены подвижными и регулируемыми. Это позволяет упростить переход с одного сечения отливаемого слитка на другое.

На фиг. 1 показано устройство в различных положениях при отливке слитков минимального сечения: на фиг. 2 — то же, при отливке слитков максимального сечения.

Устройство содержит направляющие элементы 1, 2, 8 и 4. Все слитки, отливаемые на установке, независимо от их сечения и от количества ручьев с одной стороны, удерживаются направляющими элементами 1, установленными стационарно по линии, соответствующей общей для всех ручьев базовой направляющей плоскости а. В перпендикулярном направлении все отливаемые слитки, также независимо от их сечения и количества ручьев в установке, удерживаются направляющими элементами 2, которые также установлены стационарно и образуют другую базовую плоскость о, относящуюся только к данному ручью установки. По противоположным

5 граням отливаемые слитки направляются подвижными регулируемыми элементами 8 и 4, расстояние от которых до базовых плоскостей а и б (до неподвижных элементов) устанавливается соответсTBPHiIo сЕчЕНиЮ отлИВаЕмых

10 слитков.

Направляющие элементы 1 — 4 могут быть выполнены в виде водоохлаждаемых плоскостей или замкнутых контуров, брусьев или роликов, 15 Регулируемые направляющие элементы 8 и

4 могут перемещаться ручными, электромеханическими, гидравлическими механизмами при условии, что они являются самотормозящимися для обеспечения гвостоянного положе20 ния, требуемого для отливки слитков данного сечения.

Элементы 1 и 2 или 8 и 4, направляющие слитки с противоположных сторон, могут располагаться попарно по вертикали и устанавли25 ваться в шахматном порядке.

Устройство для направления слитков на ус30 тановках непрерывной разливки металлов

2!3296

Фиг j

Составитель В. Любешкин

Редактор Г. Антропова Техред Л. Я. Бриккер Корректоры: А. П. Татаринцева и С. Ф. Гоптаренко

Заказ 1061/11 Тираж 530 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д 4

Типография, пр Сапунова, 2 квадратных сечений, включающее направляющее устройство, отличающееся тем, что, с целью упрощения перехода с одного сечения отливаемого слитка на другое, направляющие элементы, относящиеся к двум смежным граням отливаемого слитка, смонтированы стационарно и образуют постоянный базовый угол, а направляющие элементы, расположенные с противоположных сторон, выполнены

5 подвижными и регулируемыми.
