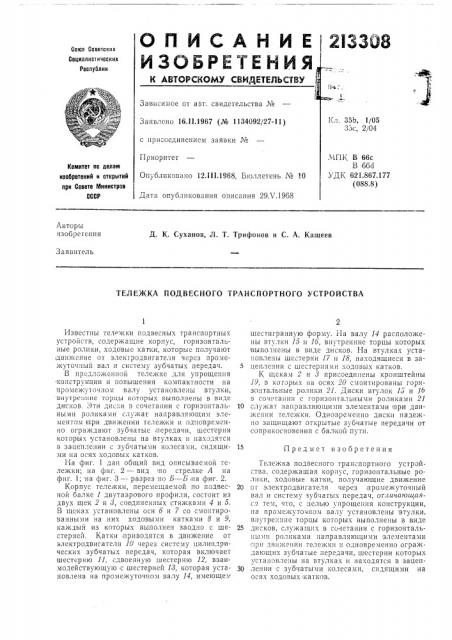

О П И C А Н И Е 2ВЗОЗ

C0I0S C0BBIf êè»

ИЗОБРЕТЕНИЯ

Социалистически»

Республик

К АВТОРСХОМУ СВЙДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 35b, 1/05

ЗОС, 2/04

Заявлено 16,11.1967 (¹ 1134092/27-11) с присоединением заявки №

Л1ПК В 66с

В 66d

УДК 621.867.177 (088.8) Приоритет

Опубликовано 12.111.1968. Бюллетень ¹ 10

Дата опубликования описания 29Х.1968

Комитет по делам изобретений и открытий при Спеете Министроо

СССР

Авторы изобретения

Д. К. Суханов, Л. Т. Трифонов и С. А. Кащеев

Заявитель

ТЕЛЕЖКА ПОДВЕСНОГО ТРАНСПОРТНОГО УСТРОЙСТВА

Предмет изобретения

Известны гелеткки подвесных транспортных устройств, содержащие корпус, горизонтальные ролики, ходовые катки, которые получают дви1кение от электродвигателя через промежуто шый вал и систему зубчатых передач.

В прсдлохкенной тележке для упрощения конструкции и HOBbløåHHÿ ко»гпактности на промежут о гном валу установлены втулки, внутре;1ние торцы которых выполнены в виде дисков. Эти диски в сочетании с горизонтальными роликами служат направляющим эле»1снтом lHpH дВиже!1ии тележ ки и ОдчlОВрсменно ограждают зубчатыс,передачи, шестерни которых установлены на втулках и находятся в зацеплении с зубчатыми колесами, сидящими на осях ходовых катков.

На фиг. 1 дан общий вид описываемой тележки; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — ра зрез по Б — Б на фиг. 2.

Корпус телел<ки, перемещаемой по подвесной балке I двутаврового профиля, состоит из двух щек 2 и т, соединенных стяжками 4 и 5.

В щеках установлены оси б и 7 со смонтированными на них ходовыми катками 8 и 9, каждый из которых выполнен заодно с шестерней. Катки приводятся в движение от электродвигателя 10 через систему цилиндрических зубчатых передач, которая включает шестерню 11, сдвоенную шестерню 12, взаимодействующую с шестерней 18, которая установлена на промежутотном валу 14, имеющем шестигранную форму. На валу 14 расположены втутки 15 и 1б; внутренние торцы которых выполнены в виде дисков. На втулках установлены шестерни 17 и 18, находящиеся в за5 цеплении с шестернями ходОВых каткоВ.

К щекам 2 и 3 присоединены кронштейны

19, в которых la осях 20 смонтированы горизонтальные ролики 21. Диски втулок 15 и 1б

3 сочетании с горизонтальными роликами 21

10 служат направляющими элементами при двиiKCHlfH TEле»ккИ. Одновре»feHHO JHCI

Тележка подвесного транспортного устройства, содержащая корпус, горизонтальные ролики, ходовые катки, получающие движение

20 o r электродвигателя через, промежуточный вал и систему зубчатых передач, отличающаяf..ë тем, что, с целью упрощения конструкции, на промежуточном Валт у станОВлены Втулки, внутре:ьние торцы которых выполнены в виде

25 дисков, служащих в сочетании с горизонтальными роликами направляющими элементами прн движении тележки и одновременно of ðàÿдающих зубчатые передачи, шестерни которых установлены На втулках и находятся в зацеп30 ленни с зубчатыми колесами, сидящими на осях ходовых .катков.

213308 видя

Уог. 1

76

72

77
