Самоподъемный башенный кран

Самоподъемный башенный кран

Иллюстрации

Показать все

Реферат



I

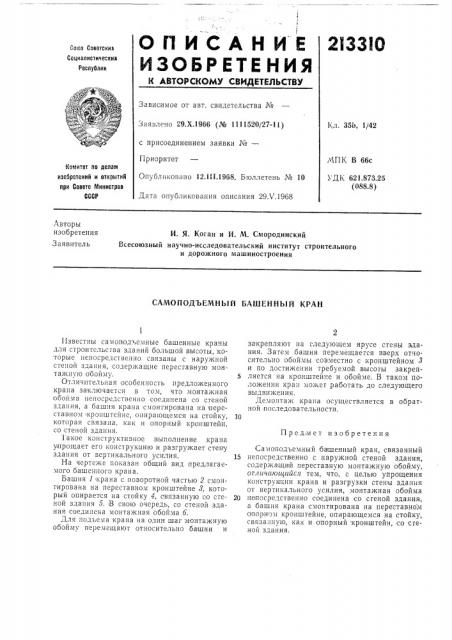

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2(3 3IG

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 35Ь, 1/42

Заявлено 29,Х.1966 (1ч" 1111520/27-11) с присоединением заявки ¹â€”

Приоритет

Опубликовано 12.111.1968. Бюллетень № 10

Дата опубликования описания 29Х.19б8

АПК В 66с

УДК 621.873.25 (088.8) Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

Авторы изобрел ения

Заявитель

И. Я. Коган и И. М. Смородинский

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

САМОПОДЪЕ NHblA БАШЕННЬ!Й КРАН

Предсиет изобретения

Известны самоподъемные башенные краны для строитсльсгва зданий большой высоты, которые непосредственно связаны с наружной стеной здания, содержащие переставную монтажную обойму.

Отличительная особенность предложенного крана заключается в том, что монтажная обойма непосредственно соединена со стеной здания, а башня крана смонтирована на переставном кронштейне, опирающемся на стойку, которая связана, как и опорный кронштейн, со стеной здания.

Такое конструктивное выполнение .крана упрощает его конструкцию и разгружает стену здания от вертикального усилия.

На чертеже показан общий вид предлагаемого башенного крана.

Башня 1 крана с поворотной частью 2 смонтирована на переставном кронштейне 8, который опирается на стойку 4, связанную со стеной здания 5. В свою очередь, со стеной здания соединена монтажная обойма б.

Для подъема крана на один шаг монтажную обойму перемещают относительно ба шни и закрепляют на следующем ярусе стены здания. Затем башня перемещаегся вверх отчосительно обоймы совместно с кронштейном 8 и по достижении требуемой высоты закреп5 ляется на кронштейне и обойме. В таком положении кран можer работать до следующего выдвижения.

Демонтаж крана осуществляется в обратной последовательности.

Самоподъемный башенный кран, связанный

15 непосредственно с наружной стеной здания, содержащий переставную монтажную обойму, отличающийся тем, что, с целью упрощения конструкции крана и разгрузки стены здания от вертикального усилия, монтажная обойма

20 непосредственно соединена со .стеной здания, а башня крана смонтирована на переставном опорном кронштейне, опирающемся на стойку, связанную, как и опорный кронштейн, со стеной здания.

213310

Составитель 3. Шумова

Редактор E. А. Кречетова Техред Л. Я. Бриннер Корректоры: А. П. Татаринцева и А, П. Васильева

Заказ l057/10 Тираж 530 Подписное

ЦКИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
