Способ получения фурановой сл\олы

Способ получения фурановой сл\олы

Иллюстрации

Показать все

Реферат

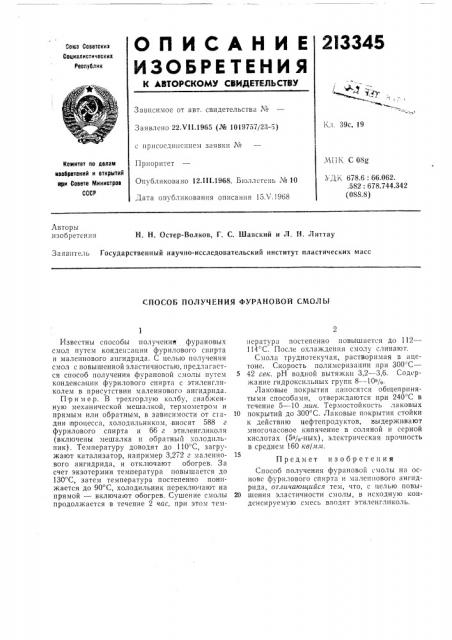

2I3 345

ОП ИСАН Ы Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сыз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22Х11.1965 (№ 1019757/23-5) Кл, 39с, 19 с присоедипсппем заявки ¹

Приоритет

У)П К С 08

Комитет по лелем ивобретений и открытий ори Совете Министров

СССР

УДК 678.6: 66.062. .582: 678.744.342 (088.8) Опубликовано 12.ill.1968. Бюллетень № 10

Дата опубликования описания 15Х.1968

Авторь1 изобретения

H. H. Остер-Волков, Г. С. Шавский и Л. И. Литтау

Заявитель Государственный научно-исследовательский институт пластических масс

СПОСОБ ПОЛУЧЕНИЯ ФУРАНОВОЙ СМОЛ6!

Известны способы получении фурановых смол путем кондеп ации фурилового спирта и малепнового ангидрида. С целью получения смол с повышенной эластичностью, предл«гастся способ получения фурановой смолы путем конденсации фурилового спирта с этиленгликолем в присутствии малеинового ангидрида.

П р и м е.р. В трехгорлую колбу, снабженную механической мешалкой, термометром и прямым или обратным, в зависимости от стадии п роцесса, холодильником, вносят 588 г фурилового спирта и 66 г этиленгликоля (включены мешалка и обратньш холодильник). Температуру доводят до 110 С, загружают катализатор, например 3,272 г малсинового ангидрида, и отключают обогрев. За счет экзотермии температура повышается до

130"С, затем температура постепенно понижается до 90 С, холодильник переключают на прямой — включают обогрев. Сушение смолы продолжается в течение 2 час, при этом темпер«тура постепенно повышается до 112—

114 C. После охлаждения смолу сливают.

Смола труднотекучая, растворимая в «цетоне. Скорость полимеризации при 300"С—

5 42 сек. рН водной вытяжки 3,2 — 3,6. Содержание гидроксильных групп 8 — 10>/О.

Лаковые покрытия наносятся обгцепринятыми способами, отверждаются при 240 С в течение 5 — 10 мин. Термостойкость лаковых

10 покрытий до 300 С. Лаковые покрытия стойки к действию нефтепродуктов, выдерживают многочасовое кипячение в соляной и серной кислотах (5%-ных), электрическая прочность в среднем 160 кв/лип.

Предмет изобретения

Способ получения фурановой смолы HH основе фурилового спирта и малеппового ангидрида, отличающийся тем, что, с целью повы20 шения эластичности смолы, в исходную конденсируемую смесь вводят этиленгликоль.
