213354

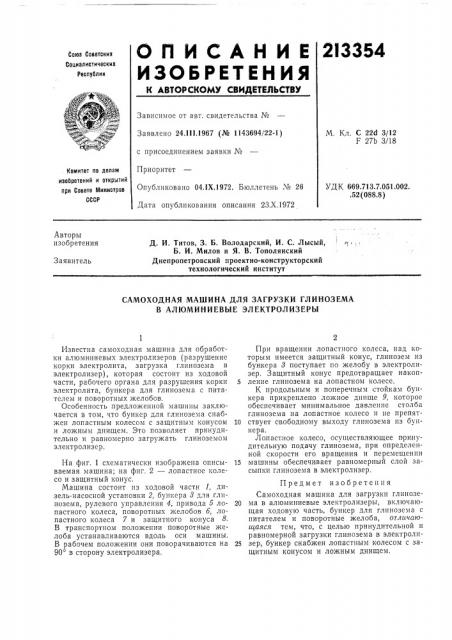

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.111,1967 (Ro 1143694/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 04.1Х.1972. Бюллетень № 26

Дата опубликования описания 23.Х.1972

М. Кл. С 22с1 3/12

F 27b 3/18

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.713.7.051.002..52 (088.8) Авторы изобретения

Д. И. Титов, 3. Б. Володарский, И. С. Лысый, Б. И. Милов и Я. В. Тополянский

Днепропетровский проектно-конструкторский технологический институт

Заявитель

САМОХОДНАЯ МАШИНА ДЛЯ ЗАГРУЗКИ ГЛИНОЗЕМА

В АЛЮМИНИЕВЫЕ ЭЛЕКТРОЛИЗЕРЫ

Известна самоходная машина для обработки алюминиевых электролизеров (разрушение корки электролита, загрузка глинозема в электролизер), которая состоит из ходовой части, рабочего органа для разрушения корки электролита, бункера для глинозема с питателем и поворотных желобов.

Особенность предложенной машины заключается в том, что бункер для глинозема снабжен лопастным колесом с защитным конусом и ложным днищем. Это позволяет принудительно и равномерно загружать глиноземом электролизер.

На фиг. 1 схематически изображена описываемая машина; на фиг. 2 — лопастное колесо и защитный конус.

Машина состоит из ходовой части 1, дизель-насосной установки 2, бункера 8 для глинозема, рулевого управления 4, привода б лопастного колеса, поворотных желобов б, лопастного колеса 7 и защитного конуса 8, В транспортном положении поворотные желоба устанавливаются вдоль оси машины.

В рабочем положении они поворачиваются на

90 в сторону электролизера, При вращении лопастного колеса, над которым имеется защитный конус, глинозем из бункера 8 поступает по желобу в электролизер. Защитный конус предотвращает накоп5 ление глинозема на лопастном колесе.

К продольным и поперечным стойкам бункера прикреплено ложное днище 9, которое обеспечивает минимальное давление столба глинозема на лопастное колесо и не препят10 ствует свободному выходу глинозема нз бункера.

Лопастное колесо, осуществляющее принудительную подачу глинозема, при определенной скорости его вращения и перемещении

15 машины обеспечивает равномерный слой засыпки глинозема в электролизер.

Предмет изобретения

Самоходная машина для загрузки глинозе20 ма в алюминиевые электролизеры, включающая ходовую часть, бункер для глинозема с питателем и поворотные желоба, отличаюи1аяся тем, что, с целью принудительной и равномерной загрузки глинозема в электроли25 зер, бункер снабжен лопастным колесом с защитным конусом и ложным днищем, Рсдактор Т. Каранова

Составитель Г. Григоренко

Техред А. Камыгиникова

Корректор Т. Гревцова

Заказ 3551)10 Изд. № 1451 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
