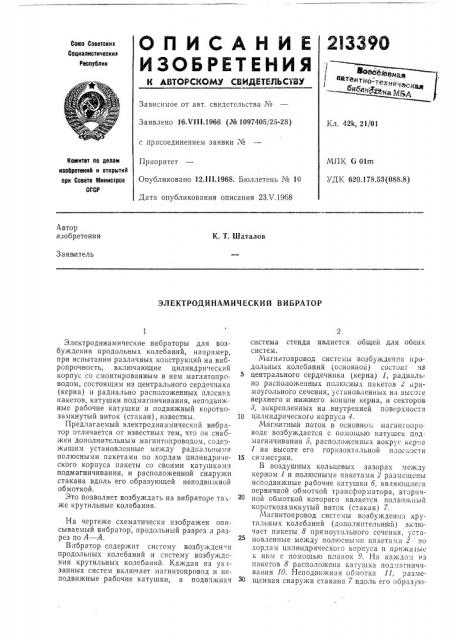

2! 339О

Союз Советских

Социалистических

Республик

® @ЕНато иатеитно-те

-те>тщ,ч чФ нат <$ Q л

Зависимое от авт. свидстельства N

Заявлено 16.VI I I.1966 (¹ 1097405j25-28) Кл. 42k, 21/01 с присоединением заявки ¹

МПК Ci Olm

УДК 620.178.53(088.8) Комитет по делам изооретеиий и открытий при Совете Министров

СССР

Приоритет

Опубликовано 12111.1968, Ьюллетень № 10

Дата опубликования описания 23.V.1968

Автор изобретения

К. T. Шаталов

Заявитель

ЭЛЕКТРОДИНАМИЧЕСКИЙ ВИБРАТОР

Электродинамические вибраторы для возбуждения продольных колебаний, например, при испытании различных конструкций на вибропрочность, включающие цилиндрический корпус со смонтированным в нем магнитопроводом, состоящим из центрального сердеч .лика (керна) и радиально расположенных плоских пакетов, катушки подмагничивания, неподви>кныс рабочие катушки и подвижный короткозамкнутый виток (стакан), известны.

Предлагаемый электродинамический вибратор отличается от известных тем, что он снабжен дополнительным магнитопроводом, содер>кащим установленные между радиальными полосными пакетами по хордам цилиндрического корпуса пакеты со своими катушками подмагничивания, и расположенной снаружи стакана вдоль его образующей неподвижной обмоткой.

Это позволяет возбуждать на вибраторе также крутильные колебания.

На чертеже схематически изображен описываемый вибратор, продольный разрез и разрез по А — А.

В пбратор содержит систему возбужден" .я продольных колебаний,и систему возбуждения крутильных колебаний. Каждая из указанных систем включает магнитопровод и неподвижные рабочие катушки, а подвижная

2 система стенда является общей для обеих систем, Магнитопровод системы возбуждения продольных колебаний (основной) состоит из

5 центрального сердечника (керна) 1, радиально расположенных полюсных пакетов 2 .рямоугольного сечения, востановленных на высоте верхнего и нижнего концов керна, и секторов >, закрепленных на внутренней поверхности

10 цилиндрического корпуса 4.

Магнитный поток в основноъ; магнигопроводе возбуждается с помощью катушек подмагничивания 5, расположенных вокруг керна

1 на высоте его горизонтальной плоскости

15 симметрии.

В воздушных кольцевых зазорах между керном 1 и полюсными пакетами 2 размещены неподвижные рабочие катушки 6, являющиеся первичной обмоткой трансформатора, вторичной обмоткой которого является подвижный короткозамкнутый виток (стакан) 7.

Магнитопровод системы возбуждения крутильных колебаний (дополнительный) 3K÷þчает пакеты 8 прямоугольного сечения, установленные между полюснымп пакетамп 2 по хордам цилиндрического корпуса и прижатые с п о м о щ ь ю планок 9. H B K é >t o . l пакетов 8 расположена катушка под.,iзгничивания 10. Неподвп>кная обмотка 11, размещенная снаружи стакана 7 вдоль его образую213390 щей служит для получения крутящего момента. Провода, образующие неподвижную 00мотку 11, закреплены в продольных канавках полюсных наконечников 12. Полюсные пакеты

2 орйентированы вокруг керна 1 и с помощью прокладок 13, выполненных в виде секторов, и опираются на кольца 14 из пластмассы илп немагнитного материала. Детали 11 — 14, собранные между дисков 15, установлены на немагнитной станине 1б и прижаты к ней стяжными болтами 17. Подвеска подвижной системы вибратора осуществляется с помощью круглых, радиально расположенных стержней

18.

Возбуждение крутильных колебаний на вибраторе осуществляется следующим образом.

Магнитный поток, возбуждаемый в дополни1ельном магнитопроводе, имеет в рабочем воздушном зазоре радиальное HBIlpd.çëåíI".å.

При питании обмотки 11 переменным током в стакане 7 наводятся токи, параллельные оси вибратора.

В результате взаимодействия магнитного потока дополнительного магнитопровода с упомянутыми токами в стакане 7 на поверхности последнего возникают усилия, направленные по касательной к цилиндрической поверхности стакана. Эти усилия, суммируясь по поверхности стакана 7, создают переменный крутящий момент, а следовательно, и крутильные колебания подвижной системы вибратора.

Изменяя соотношение между магнитными потоками основного и дополнительного магни5 топроводов за счет регулирования постоянных токов в катушках подмагничивания 5 и

10 и между рабочими переменными токами в силовых катушках б и обмотках 11, можно получить различные сочетания одновременного

10 действия продольных и крутильных колебаний ,вибратора.

Предмет изобретения

Электродинамический вибратор для возбуж15 дения продольных колебаний, например, при испытании различных конструкций на вибропрочность, включающий цилиндрический корпус со смонтированным в нем магнитопроводом, состоящим из центрального сердечника

20 (керна) и радиально расположенных полюсных пакетов, катушки подмагничивания, неподвижные рабочие катушки и подвижный короткозамкнутый виток (стакан), отличающийся тем, что, с целью возбуждения на вибра25 торе также и крутильных колебаний, он снабжен дополнительны;t магнитопроводом, содержащим установленные между полюсными пакетами по хордам цилиндрического корпуса пакеты со своими катушками подмагничива30 ния и расположенной снаружи стакана вдоль

) его образующей неподвижнои обмоткой.

213390

Редактор Гончарова

Заказ 1051/9 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель В. С. Шехтер

Техред P. М. Новикова

Корректоры: Е. Н. Гудзова и В. В, Крылова
