2l3455

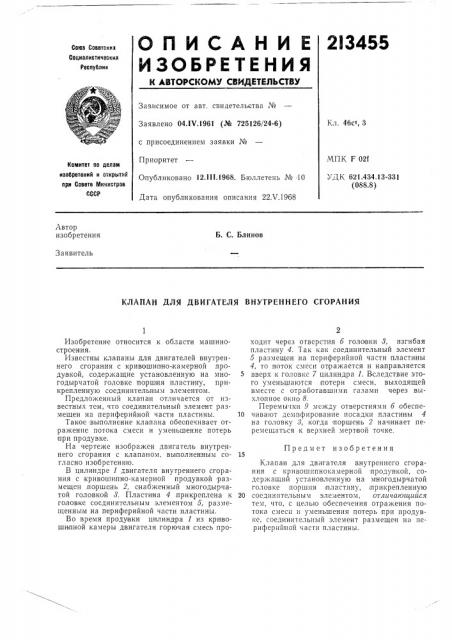

ОПИСАН И Е

И ЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскнн

Социалистичеснин

Республик

Зависимое от авт. свидетельства №

Кл. 46с>, 3

Заявлено 04.IV.1961 (№ 725126/24-6) с присоединением заявки №

Приоритет

Опубликовано 12.111,1968. Бюллетень № 10

Дата опубликования описания 22Х.1968

МПК F 02f

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.434.13-331 (088.8) Автор изобретения

Б. С. Блинов

Заявитель

КЛАПАН ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

Изобретение относится к области машиностроения.

Известны клапаны для двигателей внутреннего сгорания с кривошипно-камерной продувкой, содержащие установленную на многодырчатой головке порш|ня пластину, прикрепленную соединительным элементом.

Предложенный клапан отличается от известных тем, ч-о соединительный элемент размещен на периферийной части пластины.

Такое выполнение клапана обеспечивает отражение потока смеси и уменьшение потерь при продувке.

На чертеже изображен двигатель внутреннего сгорания с клапаном, выполненным согласно изобретению.

В цилиндре 1 двигателя внутреннего сгорания с кривошипно-камерной продувкой размещен,поршень 2, снабженный многодырчатой головкой 8. Пластина 4 прикреплена к головке соединительным элементом 5, размещенным на периферийной части пластины.

Во время продувки цилиндра 1 из кривошипной камеры двигателя горючая смесь проходит через отверстия б голодовки 8, изгибая пластину 4. Так как соединительный элемент

5 размещен на периферийной части пластины

4, то поток смеси отражается и направляется вверх к головке 7 цилиндра 1. Вследствие этого уменьшаются потери смеси, выходящей вместе с отработавшими газами через выхлопное окно 8.

Перемычки 9 между отверстиями б обеспе10 чивают дсмпфирование посадки .пластины 4 на головку 8, когда поршень 2 начинает перемещаться к верхней мертвой точке.

Предмет изобретения

Клапан для двигателя внутреннего сгорания с кривошппнокамерной продувкой, содержащий установленную на многодырчатой головке поршня пластину, прикрепленную

20 соединительным элементом, отличающийся тем, что, с целью обеспечения отражения потока смеси и уменьшения потерь при продувке, соединительный элемент размещен на периферийной части пластины.
