Реферат



2I35IO

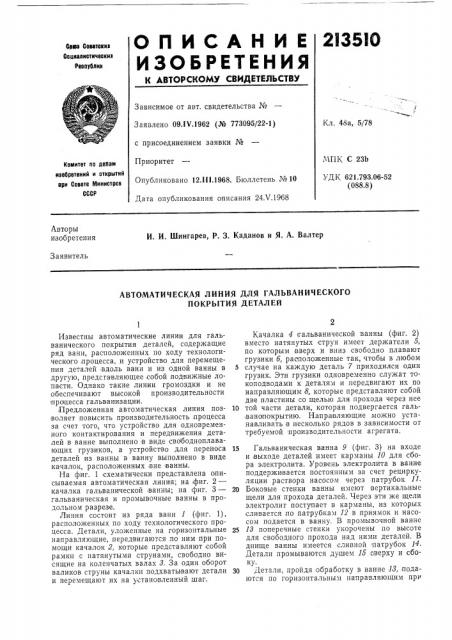

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетаииа

Сациеаиатичеокиа

Реааублие

Зависимое от авт. свидетельства №

Заявлено 09Л т/.1962 (№ 773095/22-1) с присоединением заявки №

Приоритет

Опубликовано 12.II I.1968. Бюллетень № 10

Дата опубликования описания 24Х.1968

Кл. 48а, 5/78

МПК С 23Ь

УДК 621.793.06-52 (088.8) Комитет по цепам иаобретеиий и открытий ари Саеете Миниатрав

СССР

Авторы изобретения

И. И. Шингарев, Р. 3. Каданов и Я. А. Валтер

Заявитель

АВТОМАТИЧЕСКАЯ ЛИНИЯ ДЛЯ ГАЛЬВАНИЧЕСКОГО

ПОКРЫТИЯ ДЕТАЛЕЙ

Известны автоматические линии для гальванического покрытия .деталей, содержащие ряд ванн, расположенных по xolty технологического процесса, и устройство для перемещения деталей вдоль ванн и из одной ванны в другую, представляющее собой подвижные лопасти. Однако такие линии громоздки и не обеспечивают высокой производительности процесса гальванизации.

Предложенная автоматическая линия позволяет повысить производительность, процесса за счет того, что устройство для одновременного контактирования и передвижения деталей в ванне выполнено в виде свободноплавающих грузиков, а устройство для переноса деталей из ванны в ванну выполнено в виде качалок, расположенных вне ванны.

На фиг. 1 схематически представлена описываемая автоматическая линия; на фиг. 2— качалка гальванической ванны; на фиг. 3— гальваническая и промывочные ванны в продольном разрезе.

Линия состоит из ряда ванн 1 (фиг. 1), расположенных по ходу технологического процесса. Детали, уложенные на горизонтальные направляющие, передвигаются .по ним при помощи качалок 2, которые представляют собой рамки с натянутыми струнами, свободно висящие на коленчатых валах 8. За один оборот валиков струны качалки подхватывают детали и перемещают их на установленный шаг.

Качалка 4 гальванической ванны (фиг. 2) вместо натянутых струн имеет держатели 5, по которым вверх и вниз свободно плавают грузики б, расположенные так, чтобы в любом

5 случае на каждую деталь 7 приходился один грузик. Эти грузики одновременно служат токоподводами к деталям и передвигают их по направляющим 8, которые представляют собой две пластины со щелью для прохода через нее

10 той части детали, которая подвергается гальванопокрытию. Направляющие,можно устанавливать в несколько рядов в зависимости от требуемой производительности агрегата.

15 Гальваническая ванна 9 (фиг. 3) на входе и выходе деталей имеет карманы 10 для сбора электролита. Уровень электролита в ванне поддерживается постоянным за счет рециркуляции раствора насосом через патрубок 11.

20 Боковые стенки ванны имеют вертикальные щели для прохода деталей. Через эти же щели электролит поступает в карманы, из которых сливается,по патрубкам 12 в приямок и насосом подается в ванну. В промывочной ванне

25 13 поперечные стенки укорочены по высоте для свободного прохода над ними деталей. В днище ванны имеется сливной патрубок 14.

Детали промываются душем 15 сверху и сбоку.

30 Детали, пройдя обработку в ванне 18, подаются по горизонтальным направляющим Ilpp

3 помощи, качалок в очередную ванну для обработки ло заданному режиму.

Предмет изобретения

Автоматическая линия для гальванического покрытия деталей, содержащая ряд ванн, расположенных по ходу технологического процесса, и устройства для одновременного кон213510 тактнрования и передвижения деталей в ванне и передвижения из ванны в ванну, отличаюи аяся тем, что, с целью повышения .производительности процесса, устройство для одновременного контактирования и передвижения деталей в ванне выполнено в виде свободноплавающих грузиков, а устройство для передвижения деталей из ванны в ванну выполнено в виде качалки, расположенной вне:ванны.

BudA

Фиг 3
