Привод к механизмам швейной машины

Привод к механизмам швейной машины

Иллюстрации

Показать все

Реферат

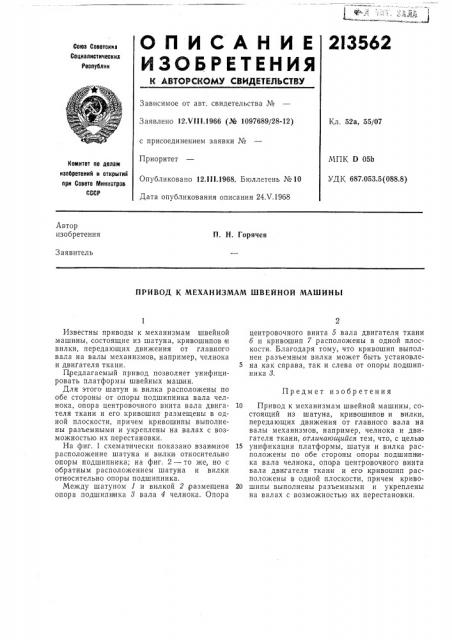

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Coes Соеетсииз

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 12 1/111.1966 (№ 1097689/28-12) с присоединением заявки №

Приоритет

Опубликовано 12.lll.1968. Бюллетень №10

Дата опубликования описания 24Л .1968

Кл. 52а, 55/07

МПК D 05Ь

УДК 687.053.5(088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Автор изобретения

П. H. Горячев

Заявитель

ПРИВОД К МЕХАНИЗМАМ ШВЕЙНОЙ МАШИНЫ центровочного винта 5 вала двигателя ткани б и кривошип 7 расположены в одной плоскости. Благодаря тому, что кривошип выполнен разъемным вилка может быть установле5 на как справа, так и слева от опоры подшипника 8.

10 Привод к механизмам швейной машины, состоящий из шатуна, кривошипов и вилки, передающих движения от главного вала на валы механизмов, например, челнока и двигателя ткани, отличающийся тем, что, с целью

15 унификации платформы, шатун и вилка расположены по обе стороны опоры подшипн ика вала челнока, опора центровочного винта вала двигателя ткани и его кривошип расположены в одной плоскости, причем криво20 шипы выполнены разъемными и укреплены на валах с возможностью их перестановки, Известны приводы к механизмам швейной машины, состоящие из шатуна, кривошипов ы вилки, передающих движения от главного вала на валы механизмов, например, челнока и двигателя ткани.

Предлагаемый привод позволяет унифицировать платформы швейных машин.

Для этого шатун и вилка расположены по обе стороны от опоры подшипника вала челнока, опора центровочного винта вала двигателя ткани и его кривошип размещены в одной плоскости, причем кривошипы выполнены разъемными и укреплены на валах с возможностью их перестановки.

На фиг. 1 схематически показано взаимное расположение шатуна и вилки относительно опоры подшипника; на фиг. 2 — то же, но с обратным расположением шатуна и вилки относительно опоры подшипника.

Между шатуном 1 и вилкой 2,размещена опора подшипника 8 вала 4 челнока. Опора

Предмет изобретения

213562 ие.

+ca. Р

Составитель Л. А. Груздева

Редактор Г. Гончарова Техред Т. П. Курилко Корректоры: 3. И. Тарасова и М. П. Ромашова

Заказ 1043/16 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
