Чаескручивающая машина непрерывного действия

Чаескручивающая машина непрерывного действия

Иллюстрации

Показать все

Реферат

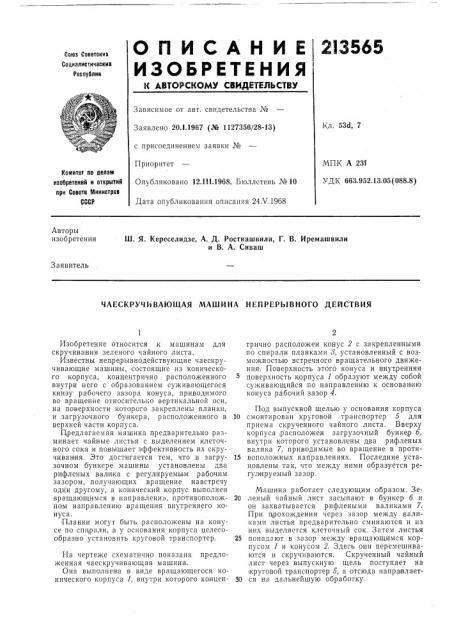

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 53d, 7

Заявлено 20.1.1967 (№ 1127356/28-13) с присоединением заявки №

Приоритет

Опубликовано 12111.1968. Бюллетень №10

Дата опубликования описания 24.V.1968

МПК А 23f

УДК 663.952.13.05(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Ш, Я. Кереселидзе, А. Д. Ростиашвили, Г. В. Иремашвили и В. А. Сиваш

Заявитель

ЧАЕСКРУЧИВАЮЩАЯ МАШИНА НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Изобретение относится к машинам для скручивания зеленого чайного листа.

Известны непрерывнодействующие чаескручивающие машины, состоящие из конического корпуса, концентрично расположенного внутри него с образованием суживающегося книзу рабочего зазора конуса, приводимого во вращение относительно вертикальной оси, на поверхности которого закреплены планки., и загрузочного бункера, расположенного в верхней части корпуса.

Предлагаемая машина предварительно разминает чайные листья с выделением клеточного сока и повышает эффективность их скручиван ия. Это достигается тем, что в загрузочном бункере машины установлены два рифленых валика с регулируемьвм рабочим зазором, получающих вращение навстречу один другому, а конический корпус выполнен вращающимся в направлении, противоположном направлению вращения внутреннего конуса.

Планки могут быть .расположены на конусе по спирали, а у основания корпуса целесообразно установить круговой транспортер.

На чертеже схематично показана предло>кенная чаескручивающая машина.

Она выполнена в виде вращающегося конического корпуса 1, внутри которого концентрично расположен конус 2 с закрепленными по спирали планками 8, установленный с возможностью встречного вращательного движения. Поверхность этого конуса и внутренняя поверхность корпуса 1 образуют между собой суживающийся по направлению к основанию конуса рабочий зазор 4, Под выпускной щелью у основания корпуса

10 смонтирован круговой транспортер 5 для приема скрученного чайного листа. Вверху корпуса .расположен загрузочный бункер б, внутри которого установлены два рифленых валика 7, приводимые во вращение в проти15 воположных направлениях. Последние установлены так, что между ними образуется регулируемый зазор.

Машина работает следующим образом. Зе20 леный чайный лист засыпают в бункер б и он захватывается рифлеными валиками 7.

При. прохождении через зазор между валиками листья предварительно сминаются и из них выделяется клеточный сок. Затем листья

25 попадают в зазор между вращающимся корпусом 1 и конусом 2. Здесь они перемешиваются и скручиваются. Скрученный чайный лист через выпускную щель поступает на круговой транспортер 5, а отсюда направляет30 ся на дальнейшую обработку.

213565

Предмет изобретения

Составитель В. С. Нижегородцева

Редактор В. Ф. Чулкова Техред T. П. Курилко Корректоры: 3, И. Тарасова и М. П. Ромашова

Заказ 1043/19 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

1. Чаескручивающая машина непрерывного действия, содержащая конический корпус, соосно расположенный внутри корпуса .с образованием суживающегося книзу рабочего зазора вращающийся на вертикальном валу конус, на поверхности которого укреплены планки, и расположенный в верхней части машины загрузочный бункер, причем выгрузочное отверстие размещено в нижней части машины, отличающаяся тем, что, с целью предварительного разминания чайных листьев с выделением клеточного сока и повышения эффективности скручивания, в машине имеются установленные в загрузочном бункере два вращающихся навстречу один другому

5 рифленых валика с регулируемым рабочим зазором, а конический корпус выполнен вращающимся в направлении., противоположном направлению вращения внутреннего конуса.

2. Машина по п. 1, отличающаяся тем, что

10 планки расположены на конусе по спирали.

3. Машина по п. 1, отличающаяся тем, что у основания корпуса установлен круговой транспортер,
