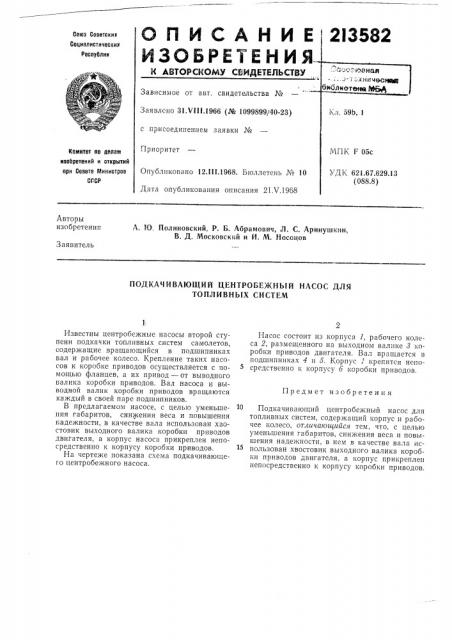

О П И C А Н И Е 213582

Союз Соеетских

Социалистических

Республик

ИЗОБРЕТЕН И

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 31.Vill.1966 (№ 1099899/40-23) с присоединением заявки №

Приоритет

Комитет оо делам изобретений и открытий ори Соеете Министров

СССР

Опубликовано 12.111.1968. Бюллетень № 10

Дата опубликования описания 21.V.1968

Авторы изобретения

А, 1О. Полиновский., Р. Б. Абрамович, Л. С. Аринушкин, В. Д. Московский и И. М. Носоцов

Заявитель

ПОДКАЧИВАЮЩИЙ ЦЕНТРОБЕЖНЫЙ НАСОС ДЛЯ

ТОПЛИВНЫХ СИСТЕМ

Предмет изобретения

Известны центробежные насосы второй ступени подкачки топливных систем самолетов, содержащие вращающийся в подшипниках вал и рабочее колесо. Крепление таких насосов к коробке приводов осуществляется с помощью фланцев, а их привод — от выводного валика коробки приводов. Вал насоса и выводной валик коробки приводов вращаются каждый в своей паре подшипников.

В предлагаемом насосе, с целью уменьшения габаритов, снижения веса и повышения надежности, в качестве вала использован хвостовик выходного валика коробки приводов двигателя, а корпус насоса прикреплен непосредственно к корпусу коробки приводов.

На чертеже показана схема подкачивающего центробежного насоса.

Насос состоит из корпуса 1, рабочего колеса 2, размещенного на выходном валике 3 коробки приводов двигателя. Вал вращается в подшипниках 4 и 5. Корпус, крепится непосредственно к корпусу 6 коробки приводов.

Подкачивающий центробежный насос для топливных систем, содержащий корпус и рабочее колесо, отличающийся тем, что, с целью уменьшения габаритов, снижения веса и повышения надежности, в нем в качестве вала использован хвостовик выходного валика коробки приводов двигателя, а корпус прикреплен непосредственно к корпусу коробки приводов.
