Реферат



2I3 584

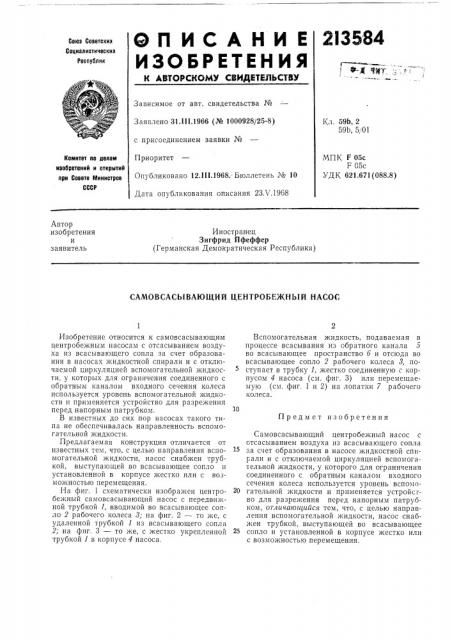

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОсвСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

@-М ЧИт

Зависимое от авт. свидетельства №

Заявлено 31.III.1966 (№ 1000928/25-8) с присоединением заявки №

Приоритет

Опубликовано 12.lll.1968.-Бюллетень № 10

Дата опубликования описания 23Х.1968

Кл. 59b. 2

59b, 5,01

МПК F 05с

F 05с

УДК 621.671(088.8) Комитет по делам иао6ретений и открытий при Совете Министров

СССР

Автор изобретения и заявитель

Иностранец

Зигфрид Пфеффер (Германская Демократическая Республика) САМОВСАСЫВАЮЩИЙ ЦЕНТРОБЕЖНЫЙ НАСОС

Вспомогательная жидкость, подаваемая в процессе всасывания из обратного канала б во всасывающее пространство б и отсюда во всасывающее сопло 2 рабочего колеса 8, поступает в трубку 1, жестко соединенную - корпусом 4 насоса (см. фиг. 3) или перемещаемую (см. фиг. 1 и 2) на лопатки 7 рабочего колеса.

Самовсасывающий центробежный насос с отсасыванием воздуха из всасывающего сопла за счет образования в насосе жидкостной спирали и с отключаемой циркуляцией вспомогательной жидкости, у которого для ограничения соединенного с обратным каналом входного сечения колеса используется уровень вспомо20 гательной жидкости и применяется устройсгво для разрежения перед напорным патрубком, отличаюи1ийся тем, что, с целью направления вспомогательной жидкости, насос снабжен трубкой, выступающей во всасывающее

25 сопло и установленной в корпусе жестко или с возможностью перемещения.

Изобретение относится к самовсасывающим центробежным насосам с отсасыванием воздуха из всасывающего сопла за счет образования в насосах жидкостной спирали и с отключаемой циркуляцией вспомогательной жидкости., у которых для ограничения соединенного с обратным каналом входного сечения колеса используется уровень вспомогательной жидкости и применяется устройство для разрежения перед напорным патрубком.

В известных до сих пор насосах такого типа не обеспечивалась направленность вспомогательной жидкости.

Предлагаемая конструкция отличается от известных тем, что, с целью направления вспомогательной жидкости, насос снабжен трубкой, выступающей во всасывающее сопло и установленной в корпусе жестко или с возможностью перемещения.

На фиг. 1 схематически изображен центробежный самовсасывающий насос с передвижной трубкой t, вводимой во всасывающее сопло 2 рабочего колеса 8; на фиг. 2 — то же, с удаленной трубкой 1 из всасывающего сопла

Z; на. фиг. 3 — то же, с жестко укрепленной трубкой 1 в корпусе 4 насоса.

Пр едм ет изобретения

213584

4Ь2 1 us. 3 юг. 3
