Концевая головка цепного конвейера
Патент 213668
Классы МПК
Концевая головка цепного конвейера
Иллюстрации
Реферат

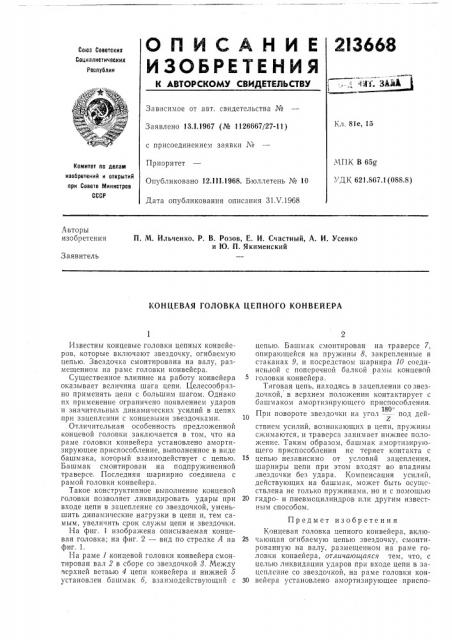

2I3 668
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Со аз Советских
Садидлистических
Республии
Зависимое от авт. свидетельства №
Кл. 81е, 15
Заявлено 13.1.1967 (№ 1126667/27-11) с присоединением заявки ¹
Приоритет
Опубликовано 12,111.1968. Бюллетень № 10
Дата опубликования описания 31.V.1968
МПК В 65р
УДК 621.867.1(088.8) Канитет па делан изобретений и открытий при Совете Министров
СССР
Авторы изобретения
П. M. Ильченко, P. В. Розов, Е, И. Счастный, А. И. Усенко и Ю. П. Якименский
Заявитель
КОНЦЕВАЯ ГОЛОВКА ЦЕПНОГО КОНВЕЙЕРА
Известны концевые головки цепных конвейеров, которые включают звездочку, сгибаемую цепью. Звездочка смонтирована на валу, размещенном EIB раме головки конвейера.
Существенное влияние на работу конвейера оказывает величина шага цепи. Целесообразно применять цепи с большим шагом. Однако их применение ограничено появлением ударов и значительных динамических усилий в цепях при зацеплении с концевыми звездочками.
Отличительная особенность предложенной концевой головки заключается в том, что на раме головки конвейера установлено амортизирующее приспособление, выполненное в виде башмака, который взаимодействует с цепью.
Башмак смонтирован на подпружиненной траверсе. Последняя шарнирно соединена с рамой головки конвейера.
Такое конструктивное выполнение концевой головки позволяет ликвидировать удары при входе цепи в зацепление со звездочкой, уменьшить динамические нагрузки в цепи и, тем самым, увеличить срок служы цепи и звездочки.
На фиг. 1 изображена описываемая концевая головка; на фиг. 2 — вид по стрелке А на фиг. 1.
На раме 1 концевой головки конвейера смонтирован вал 2 в сборе со звездочкой 8. Между верхней ветвью 4 цепи конвейера и нижней 5 установлен башмак б, взаимодействующий с цепью. Башмак смонтирован на траверсе 7, опирающейся на пружины 8, закрепленные в стаканах 9, и посредством шарнира 10 соединенной с попсречной балкой рамы концевой головки конвейера.
Тяговая цепь, находясь в зацеплении со звездочкой, в верхнем положении контактирует с башмаком амортизирующего приспособления.
180"
При повороте звездочки на,гол — — под дейz ствием усилий, возникающих в цепи, пружины сжимаются, и траверса занимает нижнее положение. Таким образом, башмак амортизирующего приспособления не теряет контакта с
15 цепью независимо от условий зацепления, шарниры цепи при этом входят во впадины звездочки без удара. Компенсация усилий, действующих на башмак, может быть осуществлена не только пружинами, но и с помощью
20 гидро- и пневмсцилиндров или другим известным способом.
Предмет изобретения
Концевая головка цепного конвейера, вклю25 чающая огибаемую цепью звездочку, смонтированную на валу, размещенном на раме головки конвейера, отличающаяся тем, что, с целью ликвидации ударов при входе цепи в зацепление со звездочкой, на раме головки конЗО вейера установлено амортизирующее приспо213668
УЬг 1
Составитель Ю. Сафонова
I едактср Е. Кречетова Тскред Т. И. Курилко Корректоры; Г. И. 11лешакова и С, А. Баилыко:га, .аказ 1388,11 Тираж 530 Подписное
11Н1!ИГ!И Комитета IIQ делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр, Сапунова, 2 собление, выполненное в виде взаимодействующего с цепью башмака, смонтированного на подпружиненной траверсе, шарнирно соединенной с рамой.
