Способ изготовления фотопленки

Способ изготовления фотопленки

Иллюстрации

Показать все

Реферат



2I37I3

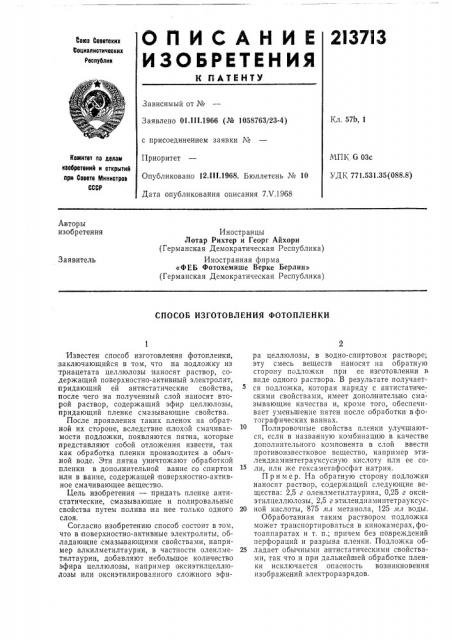

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К йАТЕНТУ союз Советских

Социалистических

Рвспублин

Зависимый от №

Заявлено 01.111.1966 (№ 1058763/23-4) с присоединением заявки №

Приоритет

Опубликовано 12.III.1968. Бюллетень № 10

Дата опубликования описания 7Х.1968

Кл, 57Ь, 1

МПК С 03с

УДК 771.531.35(088.8) Комитет по делам ивобрвтениА и открытиА при Совете Министров

СССР

Авторы изобретения

Иностранцы

Лотар Рихтер и Георг Айхорн (Германская Демократическая Республика) Иностранная фирма

«ФЕБ Фотохемише Верке Берлин» (Германская Демократическая Республика) Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ФОТОПЛЕНКИ

Известен способ изготовления фотопленки, :заключающийся в том, что на подложку из .триацетата целлюлозы наносят раствор, содержащий поверхностно-активный электролит, придающий ей антистатические свойства, после чего на полученный слой наносят второй раствор, содержащий эфир целлюлозы, придающий пленке смазывающие свойства, После проявления таких пленок на обратной их стороне, вследствие .плохой смачиваемости подложки, появляются пятна, которые представляют собой отложения извести, так как обработка пленки производится,в обычной воде. Эти .пятна уничтожают обработкой пленки в дополнительной ванне со спиртом или в ванне, содержащей поверхностно-активное смачивающее вещество.

Цель изобретения — придать пленке антистатические, смазывающие и полировальные свойства путем полива |на нее только одного слоя.

Согласно изобретению способ состоит в том, что в поверхностно-активные электролиты, обладающие .смазывающими свойствами, например алкилметилтаурин, в частности олеилметилтаурин, добавляют небольшое количество эфира целлюлозы, например оксиэтилцеллюлозы или оксиэтилированного сложного эфира целлюлозы, в водно-спиртовом растворе; эту смесь веществ наносят на обратную сторону подложки при ее изготовлении в виде одного раствора. В результате получается подложка, которая наряду с антистатическими свойствами, имеет дополнительно смазывающие качества и, кроме того, обеспечивает уменьшение пятен после обработки в фотографических ваннах.

Полировочпые свойства пленки улучшаются, если в названную комбинацию в качестве дополнительного компонента в слой ввести противоизвестковое вещество, например этилендиаминтетрауксусную кислоту или ее со. ли, или же гексаметафосфат натрия.

Пример. На обратную сторону подложки наносят, раствор, содержащий следующие вещества: 2,5 г олеилметилтаурина, 0,25 г оксиэтилцеллюлозы, 2,5 г этилендиаминтетрауксус20 ной кислоты, 875,ял метанола, 125 л л воды.

Обработанная таким раствором подложка может транспортироваться в кинокамерах, фотоаппаратах и т. п.; причем без повреждений перфораций и разрыва пленки. Подложка об25 ладает обычными антистатическими свойствами, так что и при дальнейшей обработке пленки исключается опасность возникновения изображений электроразрядов, 213713

Предмет изобретения

tgi =—

Составитель Э. Рамзова

Редактор Т. Караиова Техред Л. Я. Бриккер Корректоры: С. Ф. Гоптаренко и В. В. Крылова

Заказ 1015/6 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

После обработки в фотографических растворах обратную сторону пленки .можно полировать и чистить.

Поверхностное сопротивление, измеренное при относительной влажности 50%, для необработанной подложки составляет в среднем ) 101з ом, а для подложки фотографической пленки, обработанной предлагаемыми веществами, оно составляет (10з ом.

Колебания поверхностного сопротивления при использовании различных,веществ настолько малы, что им не придают значения.

Для оценки скользящих свойств подложки фотографической пленки определяют силу (Р), необходимую для того, чтобы заданную массу (М) с полировавной прилегающей поверхностью привести в скольжение.

Коэффициент трения определяют из отношения:

Результаты измерений. Коэффициент трения при скольжении для необработанной пленки

tg i=03; для пленки, обработанной предлагаемыми веществами, tgi = 0,1.

Сравнительные измерения, проведенные на .иностранных пленках, например, Кодак-Рочестер, Перутц-Мюнхен и Агфа-Леверкузен, дали коэффициент трения при скольжении примерно tgi = 0,2.

Способ изготовления фотопленки путем на.несения на .подложку из триацетата целлюлозы растворов на основе поверхностно-активного электролита и эфира целлюлозы, отличаюи ийся тем, что, с .целью придания пленке антистатических, смазывающих и полировальных свойств, применяют, водно-спиртовый раствор, содержащий смесь поверхностно-активного электролита, например олеилметилтаурина, эфира целлюлозы, например оксиэтилцеллюлозы, и смачивающего вещества, например этилендиаминтетрауксусной кислоты.
