Реферат

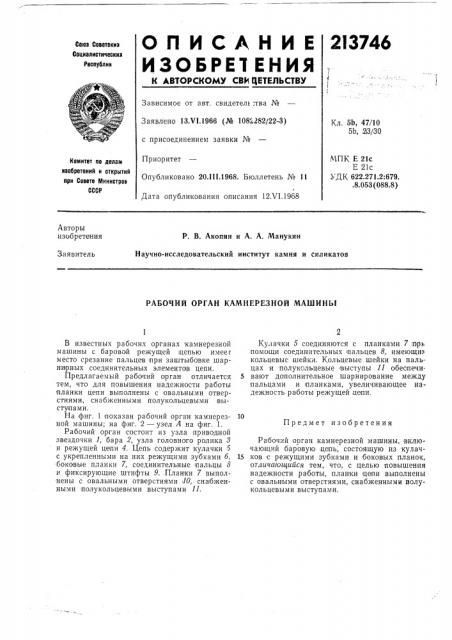

ОП ИСАН И Е

ИЗОБРЕЛ ЕНИЯ

К АВТОРСКОМУ СВИ ЦЕТЕЛЬСТВУ

2I3746

Союз Советских

Социалистических

Республнв

Зависимое от авт. свидетель:тва №

Заявлено 13.Ч1.1966 (№ 1082282/22-3) с присоединением заявки №

Приоритет

Опубликовано 20.11!.1968. Бюллетень № 11

Дата опубликования описания 12Л 1.1968

Кл, 5b, 47/10

5Ь, 23/30

МПК Е 21с

Е 21с

УДК 622.271.2:679. .8.053 (088.8) Комитет по делам изобретений н открытий прн Совете Министров

СССР

Авторы изобретения

Р. В. Акопян и А. А. Манукян

Научно-исследовательский институт камня и силикатов

Заявитель

РАБОЧИЙ ОРГАН КАМНЕРЕЗНОЙ МАШИНЫ

Кулачки 5 соединяются с планками 7 при помощи соединительных пальцев 8, имеющих кольцевые шейки. Кольцевые шейки на паль цах и полукольцевые выступы 11 обеопечи5 вают дополнительное шарнирование между пальцами и планками, увеличивающее надежность работы режущей цепи.

Рабочий орган камнерезной машины, включающий баровую цепь, состоящую из кулач15 ков с режущими зубками и боковых планок, отличающийся тем, что, с целью повышения надежности работы, планки цепи выполнены с овальными отверстиями, снабженными нолукольцевыми выступами.

В известных рабочих органах камнерезной машины с баровой режущей цепью имеег место срезание пальцев при заштыбовке шарнирных соединительных элементов цепи.

Предлагаемый рабочий орган отличаетсч тем, что для повышения надежности работы планки цепи выполнены с овальными отверстиями, снабженными полукольцевыми выступамии.

На фиг. 1 показан рабочий орган камнерезной машины; на фиг. 2 — узел А на фиг. 1.

Рабочий орган состоит из узла приводной звездочки 1, бара 2, узла головного ролика 8 и режущей цепи 4. Цепь содержит кулачки 5 с укрепленными на них режущими зубками 6, боковые планки 7, соединительные пальцы 8 и фиксирующие штифты 9. Планки 7 выполнены с овальными отверстиями 10, снабженными полукольцевыми выступами 11, Предмет изобретения

213746 . 9иг,3
