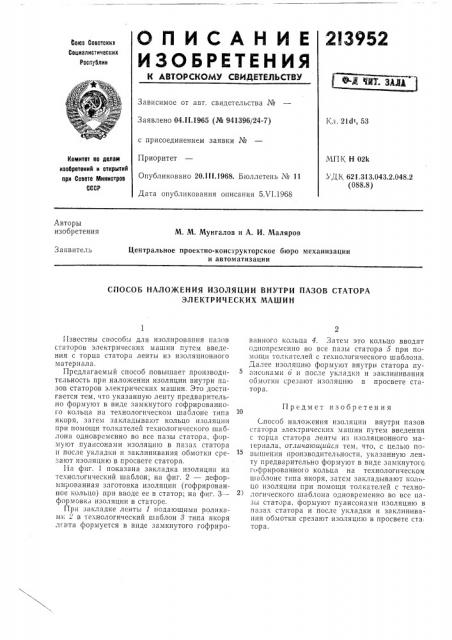

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2I3952

Союз Совотскин

Социвлистичвснин

Рвсптблин

Зависимое от авт. свидетельства №

Заявлено 04.11.1965 (№ 941396/24-7) с присоединением заявки №

Приоритет

Опубликовано 20.ill.1968. Бюллетень № 11

Дата опубликования описания 5Л 1.1968

Кл, 21d, 53

МПК Н 02k

УДК 621.313.043.2.048.2 (088.8) Комитвт по двлввт ивобрвтвиий и открытий при Соввтв Министров

СССР

Авторы изобретения

М. М. Мунгалов и А. И, Маляров

Заявитель

Центральное проектно-конструкторское бюро механизации и автоматизации

СПОСОБ НАЛОЖЕНИЯ ИЗОЛЯЦИИ ВНУТРИ ПАЗОВ CTATOPA

ЭЛЕКТРИЧЕСКИХ МАШИН

Известны способы для изолирования пазов статоров электрических машин путем введения с торца статора ленты из изоляционного материала.

Предлагаемый способ повышает производительность при наложении изоляции внутри пазов статоров электрических машин. Это достигается тем, что указанную ленту предварительН0 формуют в виде замкнутого гофрированного кольца на технологическом шаблоне типа якоря, затем закладыва;от кольцо изоляции при помощи толкателей технологического шаблона одновременно во все пазы статора, формуют пуансонами изоляцию в пазах статора и после укладки и заклинивания обмотки срезают изоляцию в просвете статора.

На фиг. показана закладка изоляции на технологический шаблон; на фиг. 2 — деформированная заготовка изоляции (гофрированное кольцо) при вводе ее в статор; на фиг. 3— формовка изоляции в статоре.

При закладке ленты 1 подающими роликами 2 в технологический шаблон 8 типа якоря лента формуется в виде замкнутого гофрированного кольца 4. Затем это кольцо вводят одновременно во все пазы статора 5 при помощи толкателей с технологического шаблона.

Далее изоляцию формуют внутри статора пуансонами 0 и после укладки и заклинивания обмотки срезают изоляцию в просвете статора.

Предмет изобретения

Способ наложения изоляции внутри пазов сгатора электрических машин путем введения с торца статора ленты из изоляционного магериала, Oт.гичсиощиися тем, что, с целью повышения производительности, указанную ленту предварительно формуют в виде замкнутогQ гофрированного кольца на технологическом шаблоне типа якоря, затем закладывают кол1— цо изоляции при помощи толкателей с технологического шаблона одновременно во все пазы статора, формуют пуансонами изоляцию в пазах статора и после укладки и заклинивания обмотки срезают изоляцию в просвете ста. тора.
