Способ исследования магнитного поля в узком
Иллюстрации
Реферат
2l396l

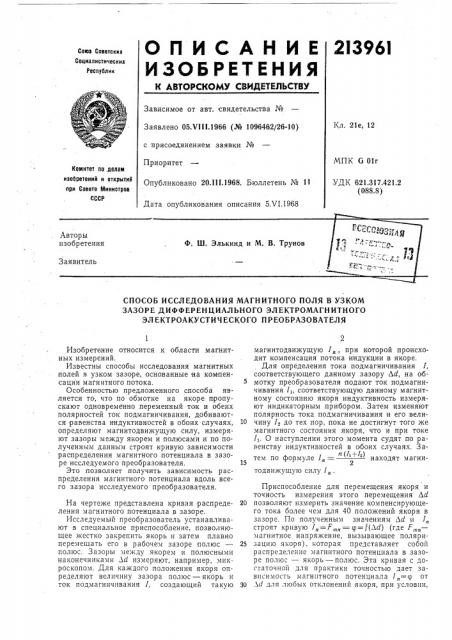

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сотов Советскиа
Социалистическил
Республик
Зависимое от авт. свидетельства №
1(л. 21е, 12
Заявлено 05.VIII.1966 (№ 1096462/26-10) с присоединением заявки №
Приоритет
Опубликовано 20.III.1968. Бюллетень № 11
МПК G 01г
УДК 621.317.421.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 5.Ч1.1968
СПОСОБ ИССЛЕДОВАНИЯ МАГНИТНОГО ПОЛЯ В УЗКОМ
ЗАЗОРЕ ДИФФЕРЕНЦИАЛЬНОГО ЭЛЕКТРОМАГНИТНОГО
ЭЛЕКТРОАКУСТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ
Изобретение относится к области магнитных измерений.
Известны способы исследования магнитных полей в узком зазоре, основанные на компенсации магнитного потока.
Особенностью предложенного способа является то, что по обмотке на якоре тсропускают одновременно .переменный ток и обеих полярностей ток подмагничивания, добиваются равенства индуктивностей в обоих случаях, определяют магнитодвижущую силу, измеряют зазоры между якорем и полюсами.и по полученным данным строят кривую зависимости распределения магнитного потенциала в зазоре исследуемого преобразователя.
Это позволяет получить зависимость распределения магнитного потенциала вдоль всего зазора исследуемого преобразователя.
На чертеже представлена кривая распределения магнитного потенциала в зазоре.
Исследуемый преобразователь устанавливают в специальное приспособление, позволяющее жестко закрепить якорь и затем плавно перемещать его в рабочем зазоре полюс— полюс. Зазоры между якорем и полюсными наконечниками ЬИ измеряют, например, микроскопом. Для каждого положения якоря определяют величину зазора полюс — якорь и ток подмагничпвания I, создающий такую магнитодвижущую 1„, при которой происходит компенсация потока индукции в якоре.
Для определения тока подмагничивания 1, соответствующего данному зазору Ad, на обмотку преобразователя подают ток подмагничивания 1,, соответствующую данному магнитному состоянию якоря индуктивность измеряют индикаторным прибором. Затем изменяют голярность тока подмагничивания и его вели10 чину I до тех пор, пока не достигнут того же магнитного состояния якоря, что и при токе
11. О наступлении этого момента судят по равенству индуктивностей в обоих случаях. Заи (1т-, 1,)
15 тем по формуле I„= находят магни2 тодвижущую силу 1„.
Приспособление для перемещения якоря и точность измерения этого перемещения М
20 позволяют измерить значение компенсирующего тока более чем для 40 положений якоря в зазоре. По полученным значениям Ad и I„ строят кривую I,=I m„— ср=1(Лс() (где Р магнитное напряжение, вызывающее поляри25 зацию якоря), которая представляет собой распределение магнитного потенциала в зазоре полюс — якорь — полюс. Эта кривая с достаточной для практики точностью дает зависимость магнитного потенциала 1,= > от
50 Ы для любых отклонений якоря, при условии, 213961
Составитель С. С. Нукинская
Текред Р. М. Новикова Корректоры: Т. Д. Чуиаева и Л. П. Васильева
Редактор Н. В. Гериик
Заказ 1395> 6 Тираж 530 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Мшшстров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 что поток через якорь равен нулю, с учетом любых возможных неоднородностей поля.
Предмет изобретения
Способ исследования магнитного поля в узком зазоре дифференциального электромагнитного электроакустического преобразователя путем компенсации магнитного потока в якоре, от гичающийся тем, что, с,целью получения зависимости распределения магнитного потенциала вдоль зазора, по обмотке на якоре пропускают одновременно переменный ток и обеих полярностей ток подмагничивания, добиваются равенства индуктивностей в обоих случаях, определяют магнитодвижущую силу, измеряют. зазоры между якорем и полюсами и по полученным данным строят кривую зависимости распределения магнитного потенциала в зазоре исследуемого
10 преобразователя.
