Реферат

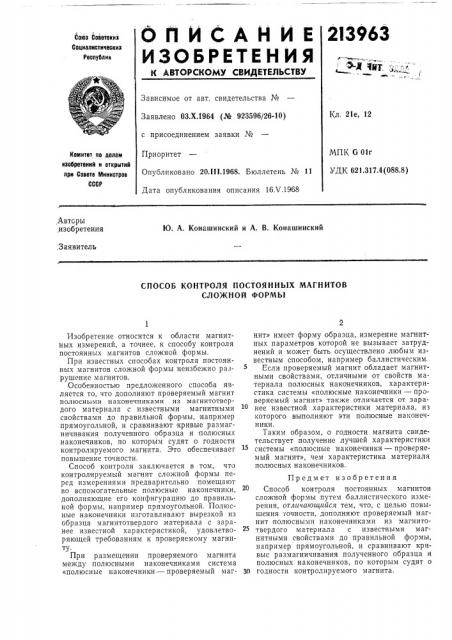

OA ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

233963

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.Х.1964 (№ 923596/26-10) с присоединением заявки №

Приоритет

Опубликовано 20.lll.1968. Бюллетень № 11

Дата опубликования описания 16Х.1968

Кл, 21е, 12

МПК G 01г

УДК 621.317.4 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР, Авторы изобретения

Ю. А. Конашинский и А. В. Конашинский

;Заявитель

СПОСОБ КОНТРОЛЯ ПОСТОЯННЫХ МАГНИТОВ

СЛОЖНОЙ ФОРМЫ

Изобретение относится к области магнитных измерений, а точнее, к способу контроля постоянных магнитов сложной формы.

При известных способах контроля постоянных магнитов сложной формы неизбежно разрушение магнитов.

Особенностью предложенного способа является то, что дополняют проверяемый магнит полюсными наконечниками из магнитотвердого материала с известными магнитными свойствами до правильной формы, например прямоугольной, и сравнивают кривые размагничивания полученного образца и полюсных наконечников, по которым судят о годности контролируемого магнита. Это обеспечивает повышение точности.

Способ контроля заключается в том, что контролируемый магнит сложной формы перед измерениями предварительно помещают во вспомогательные полюсные наконечники, дополняющие его конфигурацию до правильной формы, например прямоугольной. Полюсные наконечники изготавливают вырезкой из образца магнитотвердого материала с заранее известной характеристикой, удовлетворяющей требованиям к проверяемому магниту.

При размещении проверяемого магнита между полюсными наконечниками система

«полюсные наконечники.— проверяемый магнит» имеет форму образца, измерение магнитных параметров которой не вызывает затруднений и может быть осуществлено любым известным способом, например баллистическим.

Если проверяемый магнит обладает магнитными свойствами, отличными от свойств материала полюсных наконечников, характеристика системы «полюсные наконечники — проверяемый магнит» также отличается от заранее известной характеристики материала, из которого выполняют эти полюсные наконечники.

Таким образом, о годности магнита свидетельствует получение лучшей характеристики системы «полюсные наконечники — проверяемый магнит», чем характеристика материала полюсных наконечников.

Предмет изобретения

Способ контроля постоянных магнитов сложной формы путем баллистического измерения, отличающийся тем, что, с целью повышения точности, дополняют проверяемый магнит полюсными наконечниками из магнитотвердого материала с известными магнитными свойствами до правильной формы, например прямоугольной, и сравнивают кривые размагничивания полученного образца и полюсных наконечников, по которым судят о

30 годности контролируемого магнита.
