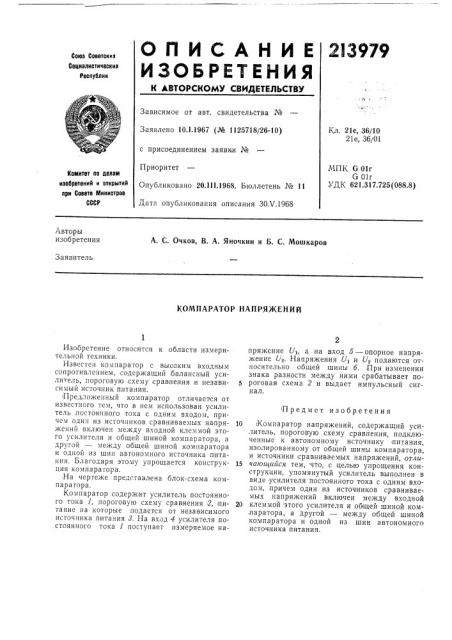

Союз Советскиз
Социалистическиз
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 10.1.1967 (№ 1125718/26-10) с присоединением заявки №
Приоритет
Опубликовано 20.111.1968. Бюллетень № 11
Дата опубликования описания 30.V.1968
Кл. 21е, 36/10
21е, 36/01
МПК G Olr
G Olr
УДК 621.317.725 (088.8) Комитет по делам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
А. С. Очков, В. А. Яночкин и Б. С. Мошкаров
Заявитель
КОМПАРАТОР НАПРЯЖЕНИИ
Изобретение относится к области измерительной техники.
Известен компаратор с высоким входным сопротивлением, содержащий балансный усилитель, пороговую схему сравнения и независимый источник IIHTBiIHH. Предложенный компаратор отличается от известного тем, что в нем использован усилитель .постоянного тока с одним входом, причем один из источников сравниваемых напряжений включен между входной клеммой этого усилителя и общей шиной компаратора, а другой — между общей шиной компаратора и одной из шин автономного источника питания. Благодаря этому упрощается конструкция компаратора.
На чертеже представлена блок-схема компаратора.
Компаратор содержит усилитель постоянного тока I, пороговую схему сравнения 2,:питание на которые подается от независимого источника питания 8 На вход 4 усилителя постоянного тока 1 поступает измеряемое напряжение U>, а на вход 5 — опорное напряжение U. Напряжения с/, и Uz подаются относительно общей шины 6.,При изменении знака разности между ними срабатывает пороговая схема 2 и выдает импульсный сигнал. Предмет изобретения
10 Компаратор напряжений, содержащий усилитель, пороговую схему сравнения, подключенные к автономному источнику питания, изолированному от общей шины компаратора, и источники сравниваемых напряжений, отли15 чающийся тем, что, с целью упрощения конструкции, упомянутый усилитель выполнен в виде усилителя постоянного тока с одним входом, причем один из источников сравниваемых напряжений включен между входной
20 клеммой этого усилителя и оощей шиной ком,паратора, а другой — между общей шиной компаратора и одной из шин автономного источника питания.
213979
Составитель С. С. Лукииская
Редактор Н. В. Гериик Техред P. М. Новикова Корректоры: В. В. Крылова и 3, И. Тарасова
