Реферат



ñ.ååeìà1 аатв, ., +-: °:; " :ееев1

4efey ° тек 1» А

Союз Советских

Социалистических

Республик

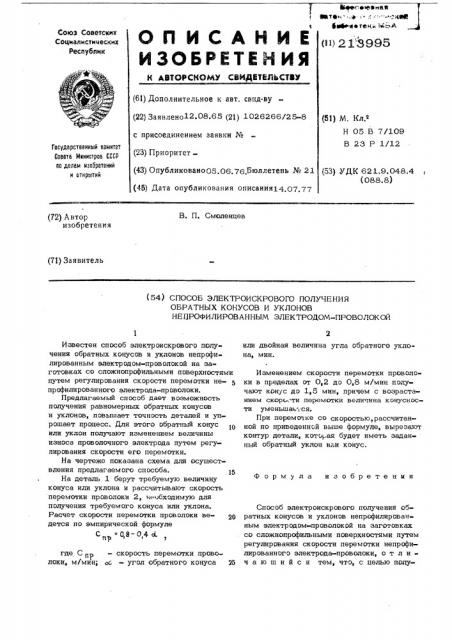

ОП ИСАНИЕ

ИЗОБРЕТЕее ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 2 l 8995 (61) Дополнительное к авт, свид-ву (22) Заявлено12.08.65 (21) 1026266/25-8 с присоединением заявки № (23) Приоритет (43) Опубликовано05.06.76 Бюллетень № 21 (4б) Дата опубликования описания14,07 77 (51) М. Кл.

Н 05 B 7/109

В 23 P 1/12

Государственный комитет

Совете Министров СССР по делам изооретеннй и открытий (53) УДК 621.9.048.4 (088.8) В. П. Смоленцев (72) Автор изобретения (71) Заявитель (54) СПОСОБ ЭЛЕКТРОИСКРОВОГО ПОЛУЧЕНИЯ

ОБРАТНЫХ КОНУСОВ И УКЛОНОВ

НЕДРОФИЛИРОВАННЫМ ЭЛЕКТРОДОМ-ПРОВОЛОКОЙ

15 формула изобретения

Известен способ электроискрового получения обратных конусов и уклонов непрофилированным электродом-проволокой на заготовках со сложнопрсфильными поверхностями путем регулирования скорости перемотки непр офилированного электрода-проволоки.

Предлагаемый способ дает возможность получения равномерных обратных конусов и уклонов, повышает точность деталей и упрощает процесс. Для этого обратный конус или уклон получают изменением величины износа проволочного электрода путем регулирования скорости его перемотки.

На чертеже показана схема для осушествления предлагаемого способа.

На деталь 1 берут требуемую величину конуса или уклона и рассчитывают скорость перемотки проволоки 2, необходимую для получения требуемого конуса или уклона.

Расчет скорости перемотки проволоки ве- ц> дется по эмпирической формуле

С =08-04 d. где С по — скорость перемотки прово локи, м/мин; с, — угол обратного конуса 25 или двойная величина угла обратного уклона, мин.

Изменением скорости перемотки проволоки в пределах от 0,2 до 0,8 мlмин получают конус до 1,5 мин, причем с возрастанием скоры.ти перемотки величина конусности уменьшу".-ся.

При перемотке со скоростью, рассчитанной по приведенной выше формуле, вырезают контур детали, кото1.ая будет иметь заданный обратный уклон или конус.

Способ электроискрового получения обратных конусов и уклонов непрофилированным электродом-проволокой на заготовках со сложнопрофильными поверхностями путем регулирования скорости перемотки непрофилированного электрода-проволоки, о т л ич а ю шийся тем, что, " целью полу213995

Составитель А. Савостин

Редактор Г. Яковлева Техред А. Богдан Корректор Н. Ковалева

Заказ 1317/181 Тираж 1029 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 чения равномерных обратных конусов и уклонов, повышения точности деталей, упрощения процесса, обратный конус или уклон полу- чают изменением величины износа проволочного электрода путем регулирования скорости его перемотки.
