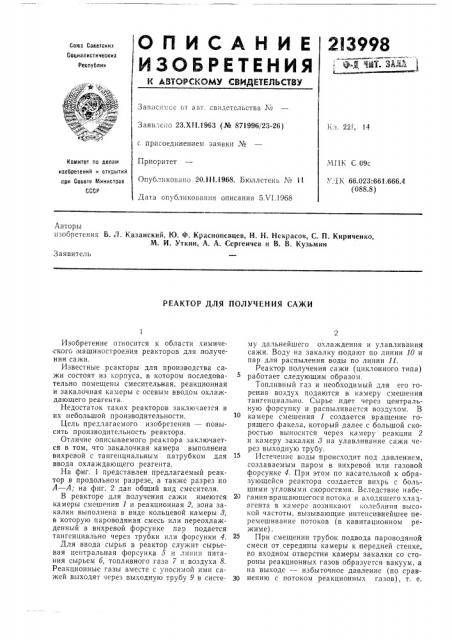

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Соав Саветскик

Социалистических

Республик

ФХ чйт. вхль

Зависимсе iiT авт. свидетельстга М

Заявлено 23.Х11.1963 (№ 871996/23-26) Кл. 22!, 14 с присоединением "àÿâêè №

Приоритет

Опубликовано 20.111,1968. Бюллетень М 11

Дата опубликования описания 5 тЧ.1968. 1"т111х С 09с

УДК 66.023:661.666Л (088.8) комитет 00 лелвы изобретений и открытий при Совете Министров

СССР

Авторы изобретения В. Л. Казанский, 1О. Ф. Краснопевцев, Н, H. Некрасов, С. П. Кириченко, М. И. Уткин, A. А. Сергеичев и В. В. Кузьмин

Заявитель

РЕАКТОР ДЛЯ ПОЛУЧЕНИЯ САЖИ

Изобретение относится к области химического машиностроения реакторов для .получения сажи.

Известные реакторы для производства сажи состоят из корпуса, в котором последовательно помещены смесительная, реакционная и закалочная камеры с осевым вводом охлаждающего реагента.

Недостаток таких реакторов заклю-тается в нх небольшой производительности.

Цель предлагаемого изобретения — повысить производительность реактора.

Отличие описываемого реактора заключается в том, что закалочная камера выполнена вихревой с тангенциальным патрубком для ввода охлаждающего реагепта.

На фиг. 1 представлен предлагаемый реактор в продольном разрезе, а также разрез по

А — А; на фиг. 2 дан общий вид смесителя.

В реакторе для получения сажи имеются камеры смешения 1 и реакционная 2, зона закалки выполнена в виде кольцевой камеры 8, в которую пароводяная смесь или переохлажденный в вихревой форсунке пар подается тангенциально через трубки или форсунки 4.

Для ввода сырья в реактор служит сырьевая центральная форсунка 5 и линии питания сырьем 6, топливного газа 7 и воздуха 8.

Реакционные газы вместе с уносимой ими сажей выходят через выходную трубу 9 в систему дальнейшего охлаждения и улавливания сажи. Воду на закалку подают по линии 10 и пар для распыления воды по линии 11.

Реактор получения сажи (циклонного типа) работает следующим образом.

Топливный газ и необходимый для его горения воздух подаются в камеру смешения тангенциаль«о. Сырье идет через центральную форсупку и распыливается воздухом. В камере смешения 1 создается вращение горящего факела, который далее с большой скоростью вь носится через камеру реакции 2 и камеру закалки 8 на улавливание сажи через выходную трубу.

Истечение воды происходит под давлением, создаваемым паром в вихревой или газовой форсунке 4. При этом по касательной к образующейся реактора создается вихрь с большими угловыми скоростями. Вследствие набе2З гания вращающегося поток» и входящего хладагента в камере возникают колебания высокой частоты, вызывающие интенсивнейшее перемешивание потоков (в кавитационном режиме).

25 При смещении трубок подвода пароводяной смеси от середины камеры к передней стенке, во входном отверстии камеры закалки со стороны реакционных газов образуется вакуум, а на выходе — избыточное давление (по срав3р нению с потоком реакционных газов), т. е. режим, несколько напоминающий работу ультразвуковой вихревой форсунки.

Принципиальное разделение реактора на две части: зону реакции и зону закалки позволяет более эффективно контролировать и регулировать процессы распыления, неполного горения и сажеобразования, Для создания наилучших гидродинамических условий камера может иметь специальную конфигурацию или направляющие лопатки, построенные по спирали Архимеда. Создание специальных условий смешения потоков в камере закалки по существу делит зону закалки на смеситель,12 и канал, в котором вращается поток. Наибольшее значение для быстроты и полноты охлаждения имеет смеситель (см. фиг. 2). Он выполнен из жаропрочной стали и плогно заделан в огнеупорную кладку.

Предмет изобретения

Реактор для получения сажи, состоящий из корпуса. в котором последовательно поме10 щепы смесительная, реакционная и закалочная камеры, ог.гичаюигийся тем, что, с целью повышения производительности реактора, закалочная камера выполнена с тангенциальным патрубком для ввода охлаждающего

15 реа1.åíòà.
