Прибор для вычерчивания кардиоидальных кривых четвертого порядка

Прибор для вычерчивания кардиоидальных кривых четвертого порядка

Иллюстрации

Показать все

Реферат



К,ласс 42а, 20

М 2И58

As1opeoe евид тепытво на uaobpe1eape.

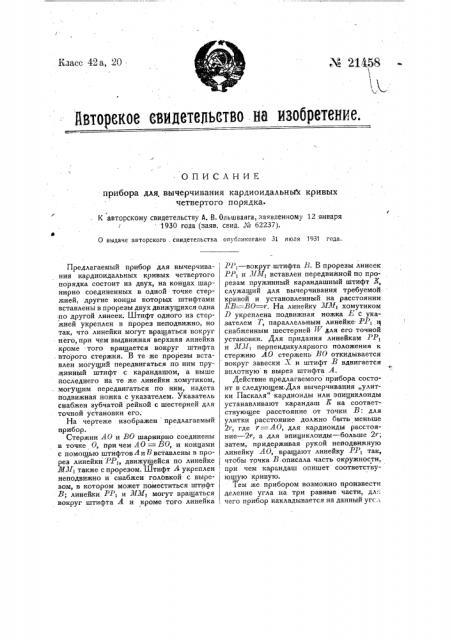

ОПИСАНИЕ прибора для. вычерчивания кардиоидальньйс кривых четвертого порядка.

К авторскому свидетельству А. В. Ольшванга, заявленному 12 января

/ 1930 года (заяв. свид. Ло1 62237).

О выдаче авторского . свидетельства овуоликовано 31 июля 1931 года.

Предлагаемый прибор для вычерчивания кардиоидальных кривых четвертого порядка состоит из двух, на концах шарнирно соединенных в одной точке стержней, другие концы которых штифтами вставлены в прорезы двух движущихся одна

-по другой линеек. Штифт одного из стержней укреплен в прорез неподвижно, но так, что линейки могут вращаться вокруг него, при чем выдвижная верхняя линейка кроме того вращается вокруг штифта второго стержня. В те же прорезы вставлен могущий передвигаться по ним пружинный штифт с карандашом, а выше последнего на те же линейки . хомутиком, . могушим передвигаться по ним, надета подвижная ножка с указателем. Указатель снабжен зубчатой рейкой с шестерней для точной установки его;

На чертеже изображен предлагаемый прибор.

Стержни АО и ВО шарнирно соединены в точке О, при чем АО =ВО, и концами с помощью штифтов А и 8 вставлены в прорез линейки РР, движущейся по линейке

МЛ1 также с прорезом. Штифт .4 укреплен неподвижно и снабжен головкой с вырезом, в котором может поместиться штифт

Л; линейки РР1 и ЛМ1 могут вращаться вокруг штифта А и кроме того линейка

РР,— вокруг штифта Л. В прорезы линеек

РР1 и 1I3I вставлен передвижной по прорезам пружинный карандашный штифт Л, служащий для вычерчивания требуемой кривой и установленный на расстоянии

ИВ=ВО=т. На линейку ЛЗХ1 хомутиком

13 укреплена подвижная ножка E с указателем 7; параллельным линейке РР1 и снабженным шестерней:V для его точной установки. Для придания линейкам РР, и ЛЛ перпендикулярного положения к стержню АО стержень ЛО откидывается вокруг завески Х и штифт Л вдвигается вплотную в вырез штифта -А.

Действие предлагаемого прибора состоит в следующем.Для вычерчивания „улитки Паскаля" кардиоиды или эпициклоиды устанавливают карандаш E на соответствующее расстояние от точки В: для улитки расстояние должно быть меньше

2r, где г= АО, для кардиоиды расстояние — 2, а для эпициклоиды — больше 2г; затем, придерживая рукой неподвижную линейку АО, вращают линейку РР, так, чтобы точка Л.описала часть окружности, при чем карандаш опишет соответству ющую кривую.

Тем же прибором возможно произвести деление угла на три равные части, дл. : чего прибор накладывается на данный угс -i так, чтобы точка А совпала с вершиной .данного угла, а линейка -АО с одной из его сторон, затем, придерживая рукой линейку АО, вращают линейку РР, справа налево до тех пор, пока она не совпадет с другой стороной угла, при чем карандаш

;вычертит кривую (Т, после чего устанавливают ножку Е, передвигая хомутик D по линейке РР так, чтобы острие указа-теля T точно коснулось вычерченной кривой. Соединив вершину угла с острием указателя, получим угол, равный одной трети данного угла.

Предмет изобретения

1. Прибор для вычерчивания крадиоидальных кривых четвертого порядка, отличающийся тем, что линейка - Р и шарнирно в 0 соединенные линейки 40 и ВО связаны посредством штифтов -4 и В, входящих в вырез линейки Р и мо гущих скользить в последнем, при чем в том же вырезе имеется пишущее приспособление 1ъ, которое может быть установлено на различном расстоянии ov Л, в зависимости от желательной формы в гчерчиваемой кривой.

2. Форма выполнения охарактеризованного в п. 1 прибора, отличающаяся применением подвижной ножки Е с указателем Т, могущей передвигаться на хомутике

Л вдоль линейки Р с целью использования прибора для деления угла на трн равные части. ,f3. Форма выполнения охарактеризован, ного в и. прибора, отличающаяся приме, нением дополнительной линейки И, скользящей вдоль линейки Р и могущей слу жить дополнением последней.

4. Применение в описанном в и. 2 ука зателе эубчатой рейки с шестерней И, с целью точной установки указателя Х на кривой.
