№ 21573

Клг.сс 45е, 13 l

Йвторекое евнлетедьетво на изобретение. "

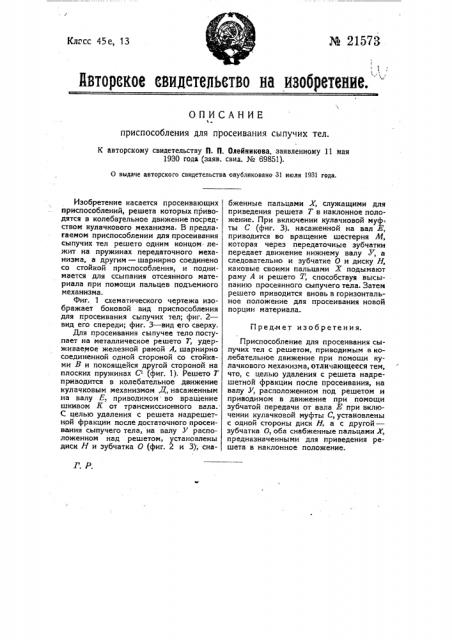

ОПИСАНИЕ приспособления для просеивания сыпучих тел.

К авторскому свидетельству n. ll. Олвйникова, заявленному 11 мая

1930 года (заяв. свил. № 69851).

0 выдаче авторского свидетельства оиубликовано 31 июля 1931 года.

П р е д.м е т и з о б р е т е н и я.

Г. P.

Изобретение касается просеивающих приспособлений, решета которых приводятся в колебательное движение посредством кулачкового механизма. В предлагаемом приспособлении для просеивания сыпучих тел решето одним концом лежит на пружинах передаточного механизма, а другим — шарнирно соединено со стойкой приспособления, и поднимается для ссыпания отсеянного материала при помощи пальцев подъемного механизма.

Фиг. 1 схематического чертежа изображает боковой вид приспособления для просеивания сыпучих тел; фиг. 2— вид его спереди; фиг. 3 †в его сверху.

Для просеивания сыпучее тело поступает на металлическое решето Т, удерживаемое железной рамой А, шарнирно соединенной одной стороной со стойками В и покоящейся другой стороной на плоских пружинах С (фиг. 1). Решето T приводится в колебательное движение кулачковым механизмом Д, насаженным на валу Е, приводимом во вращение шкивом K от трансмиссионного вала.

С целью удаления с решета надрешетной фракции после достаточного просеивания сыпучего тела, на валу У расположенном над решетом, установлены диск Н и зубчатка О (фиг. 2 и 3); снабженные пальцами Х, служащими для приведения решета Т в наклонное положение. При включении кулачковой муф-. ты С (фиг. 3), насаженной на вал Е, приводится во вращение шестерня М, которая через передаточные зубчатки передает движение нижнему валу К, а следовательно и зубчатке О и диску Н, каковые своими пальцами Х подымают раму А и решето Т, способствуя высыпанию просеянного сыпучего тела. Затем решето приводится вновь в горизонтальное положение для просеивания новой порции материала.

Приспособление для просеивания сыпучих тел с решетом, приводимым в колебательное движение при помощи кулачкового механизма, отличающееся тем, что, с целью удаления с решета надрешетной фракции после просеивания, на валу У, расположенном под решетом и приводимом в движение при помощи зубчатой передачи от вала E при включении кулачковой муфты С, установлены с одной стороны диск Н, а с другой— зубчатка О, оба снабженные пальцами Х, предназначенными для приведения решета в наклонное положение.
